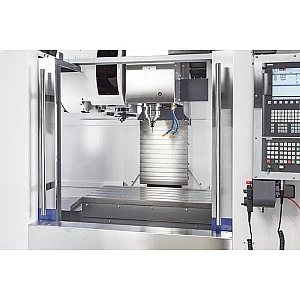

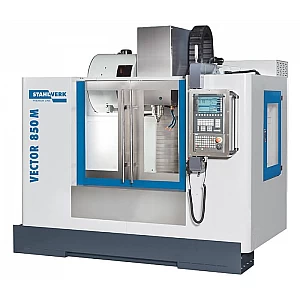

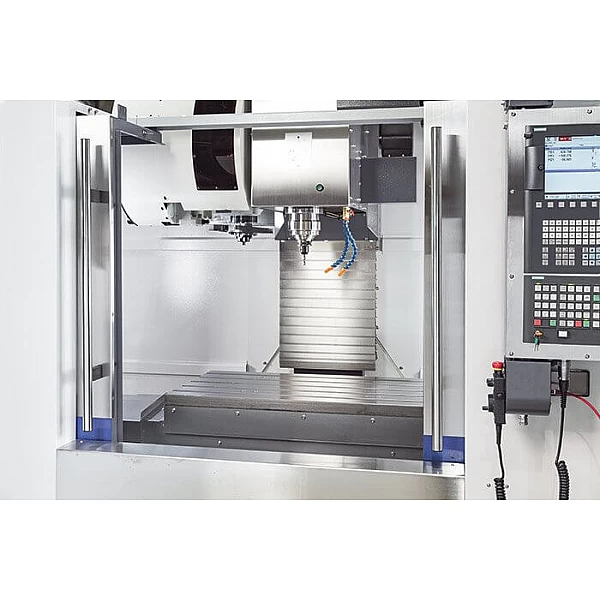

CNC metālapstrādes centra iekārta, Knuth Vector 850 M SI

CNC metālapstrādes centra iekārta, Knuth Vector 850 M SI

Ražotājs: Knuth, Vācija

Vector sērija ir kompakts darbagalds, ko var izmantot praktiski jebkuras lietas apstrādei. Tās ir izstrādātas un gatavas risināt visprasīgākos ražošanas uzdevumus. Mašīnas ir izstrādātas, pamatojoties uz jaunāko FED analīzes programmatūru. Ražošanas laikā tās ir pakļautas stingrai testēšanai, lai nodrošinātu, ka galaprodukts ir augstākās kvalitātes. Papildu delta konstrukcija galvenajām kolonnām nodrošina papildu stabilitāti visai rāmja konstrukcijai. Izturīgas augstākās kvalitātes sastāvdaļas nodrošina netraucētu darbību pat vairāku maiņu laikā.

• Optimizēta rāmja konstrukcijas konstrukcija, izmantojot analītiskās FEM projektēšanas sistēmas.
• Īpaši plata, Y formas mehanoīta kolonna maksimālai izturībai.
• 30 bāru dzesēšanas spiediens, kas tiek pievadīts caur vārpstu optimālai ražošanas kvalitātei.
• Mašīnas, kas paredzētas vairākām maiņām dienā
• Plašas regulēšanas un automatizācijas iespējas
• 2 gadu standarta garantija

Sīkāks apraksts:

• Jaudīga galvenā vārpsta, kas spēj sasniegt 10000 apgriezienu/min. ātrumu.
• Izturīga mašīnas konstrukcija ar ļoti zemu masas centru.
• Kompakta "viss vienā" CNC mašīna ar standarta konfigurācijām visdažādākajiem pielietojumiem, ideāli piemērota cilvēkiem, kam nepieciešama lēta, augstas kvalitātes CNC mašīna.

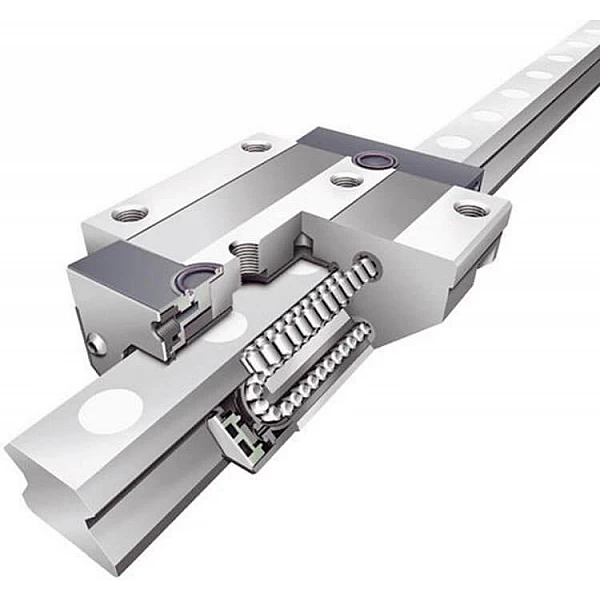

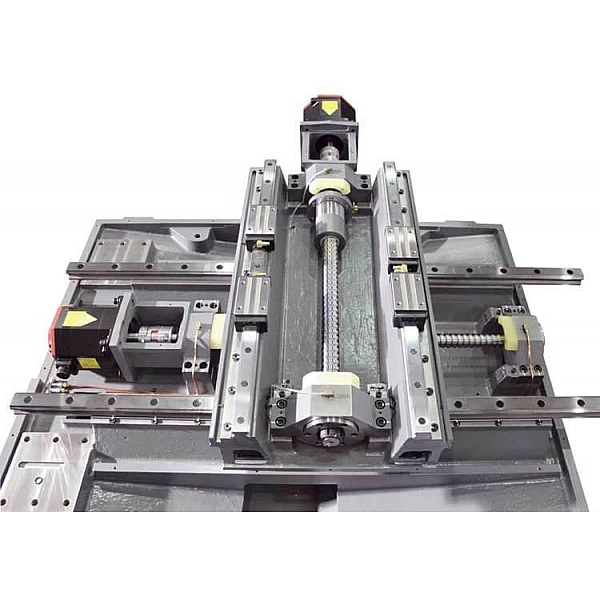

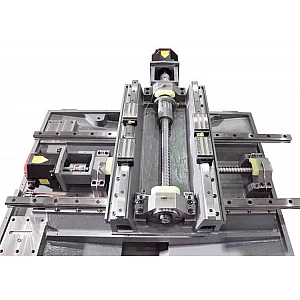

• 30 mm slodzes gultņi apvienojumā ar digitālo piedziņas sistēmu nodrošina precīzu galda kustību un augstu griezes momentu.
• Projektēšanas procesā īpaša uzmanība tika pievērsta darbgalda konstrukcijai, kā rezultātā tika iegūts vietu taupošs dizains.
• Divi stiprinājumi
• Vector sērijas darbgaldiem ir iespēja pārvietot apstrādājamo detaļu X, Y un Z asīs, kas nodrošina īpaši augstu precizitāti.
• 30 bāru iekšējā dzesēšana papildu apstrādes kvalitātei
• Vārpsta rotē uz vairākiem gultņiem, kas nodrošina ārkārtīgi labu dažādu spēku absorbciju un sadalījumu darba laikā.

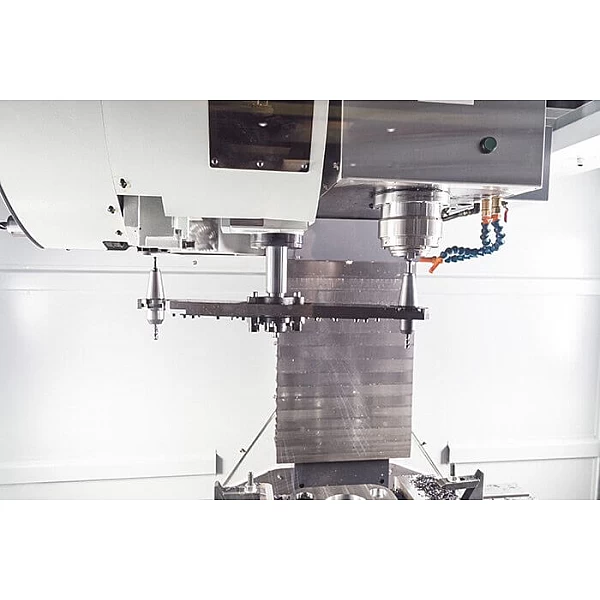

• Vārpsta ar dubulto instrumentu fiksāciju, kas nodrošina uzticamu uz vārpstas fiksēto instrumentu fiksāciju.
• Instrumentu nomaiņas laiks 1,8 s maināmiem instrumentiem un 3,9 s maināmiem iespīlēšanas mehānismiem.

Vadība un programmatūra:

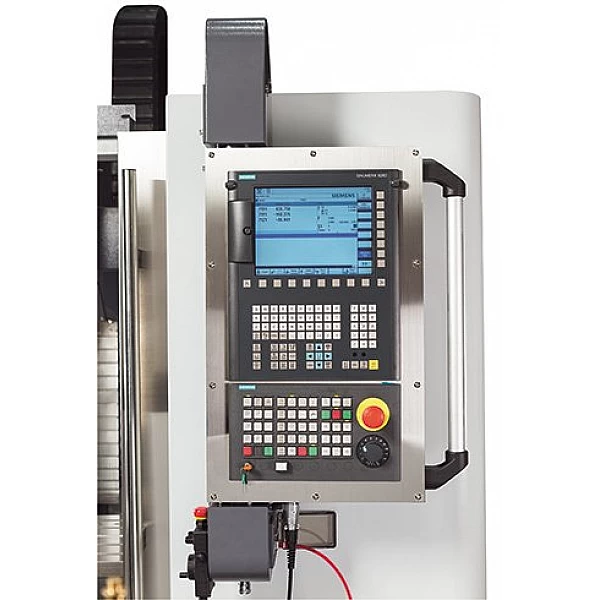

• Siemens 828D kontrolieris - viens no galvenajiem vadības blokiem kompaktajā CNC mašīnu grupā.
• Kompakts, izturīgs un apkopi neprasošs vadības panelis CNC mašīnām.
• Ērta programmu izvēle un parametru ievadīšana, izmantojot QWERTY tastatūru
• Maksimāla precizitāte detaļu ražošanā
• Uzlabotas kinemātiskās transformācijas cilindrisko detaļu apstrādei un slīpēšanas līmeņu apstrādei
• SINUMERIK MDynamics programmatūra ar uzlabotu virsmas apstrādes funkciju nodrošina vislabāko virsmas apstrādi īsā laikā.
• ShopMILL funkcija nodrošina visīsāko programmēšanas laiku vienas detaļas apstrādei, kas ir ērti mazapjoma ražošanai
• ProgramGuide funkcija nodrošina visīsāko detaļu izgatavošanas laiku un maksimālu elastību liela apjoma detaļu ražošanā.
• Unikāls tehnoloģiju klāsts: no frēzēšanas kontūru un materiālu atpazīšanas līdz procesa mērījumiem.
• Unikāls operāciju un programmēšanas atbalsts ar animētiem piemēriem
• Modernas datu pārsūtīšanas saskarnes: USB; CF karte vai internets (Ethernet).
• Darbgaldu ražošanas uzraudzība, izmantojot SMS īsziņas
• Vadības panelis, kura pamatā ir augstas veiktspējas CNC vadības sistēma
• Vadības paneļa priekšējais vāks izgatavots no izturīga magnija lējuma
• Integrēta pilna QWERTY tastatūra
• Bezapkalpošanas vadības panelis (sistēmā nav bateriju)
• SINUMERIK MDynamics pakete ar uzlabotu virsmas apstrādes funkciju, kas piemērota visdažādāko formu apstrādei, izgatavošanai.
• Dinamiskā padeves kontrole
• Iespējama 4 asu vienlaicīga padeve (X; Z; Y un rotācijas kustība)
• Lineārā, rotējošā un diagonālā darbgalda padeve
• Vītņgriešana bez kompensējoša turētāja, apvienojumā ar vītņu frēzēšanu
• Orientēts vārpstas turētājs
• Iespēja mainīt izmērus no mm uz collas un otrādi
• Rāmja funkcija individuālām koordinātu transformācijām, rotācijām, mērogošanai un kopēšanai
• 100 iespējas iestatīt jaunus sākuma punktus
• Sinhronas darbības un ātrās palīdzības funkcija
• Integrētas speciālās funkcijas, piemēram, ProgramGuide un ShopMILL dažādu izstrādājumu ražošanai
• Liels urbšanas funkciju klāsts
• Liels frēzēšanas funkciju klāsts standarta ģeometrijām
• Liels pozīciju moduļu klāsts urbšanas un frēzēšanas operācijām
• Augsta ātruma funkcijas dažādu formu ražošanai
• Ģeometriskais kalkulators brīvai kontūru ievadīšanai
• Apstrādes cikls kontūru kabatām / kontūru tapām ar izolētām kontūrām
• Parametru ievades vienkāršošana ar animētiem piemēriem
• Grafiskā tiešsaistes palīdzības sistēma
• Grafiskā CNC ražošanas simulācija ar plakano ekrānu
• Instrumenta un ievadīto parametru attēlošana vienā ekrānā
• Instrumentu organizācija, pamatojoties uz ievadīto instrumentu nosaukumiem
• Datu augšupielādes/izsūtīšanas funkcija
• Instrumentu organizācija, pamatojoties uz instrumentu nodiluma uzraudzību
• 10,4" TFT krāsu displejs

Tehniskie dati:

• Darba galda izmēri: 1000 x 550 mm
• Darbagalda kravnesība: 800 kg
• Attālums no vārpstas gala līdz darba galdam: 150 - 700 mm.
• Vārpstas centrs līdz kolonnai: 520 mm
• X ass gājiens: 850 mm
• Brauciens, Y ass: 550 mm
• Brauciens, Z ass: 550 mm
• Vārpstas ātrums: 10000 apgr./min
• Vārpstas montāža: BT 40
• Īslaicīgais griezes moments: 57 Nm
• Vārpstas gultnis: 7012 x 4
• Vārpstas piedziņas tips: siksnas piedziņa
• Ātrā padeve, X un Y ass: 36000 mm/min.
• Ātrā padeve, Z ass: 15000 mm/min.
• Darba padeve, X ass: 10000 mm/min
• Darba padeve, Y ass: 10000 mm/min.
• Darba padeve, Z ass: 10000 mm/min.
• Instrumentu fiksēšanas mehānisms: ar divām bloķēšanas iespējām.
• Instrumentu iespīlēšanas iespējas: 24 pozīcijas
• Instrumentu izvēle: izvēle no dubultās bāzes
• Maksimālais instrumenta diametrs un garums: 80 mm x 300 mm
• Maksimālais instrumenta svars: 7 kg
• Atkārtoto funkciju precizitāte: +- 0,003 / 0,00012 mm
• Pozīcijas precizitāte: +-0,005 / 0,0002 mm
• Barošanas spriegums: 400 V / 50 Hz
• Kopējais enerģijas patēriņš: 15 kVA
• Galvenā elektromotora jauda: 9 kW
• Kontrolieris: Siemens
• Kopējie izmēri: 2420 x 2200 x 2700 mm (garums x platums x augstums)
• Svars: 4300 kg

Standarta aprīkojums:

• Siemens 828D CNC mašīnas kontrolieris ar Shopmill funkciju.
• Dzesēšanas sistēma caur galveno vārpstu ar diviem filtriem
• 24-formu instrumentu iespīlēšanas sistēma ar divām iespīlēšanas pozīcijām
• Galvenā vārpsta, 9 kW elektromotors
• BT 40 stiprinājums
• Vārpstas eļļas dzesētājs
• Ķēdes tipa konveijers ar skaidu tvertni
• Elektroniski ar roku darbināmi skriemeļi
• Eļļas filtrēšanas bloks
• Centralizēta automātiskā eļļošana
• Dzesēšanas sistēmas, tīrīšanas pistole
• Vagoniņu mazgāšanas sistēma
• Elektriskās vadības kārbas siltummainis
• Teleskopiskais ass pārsegs
• USB savienotājs
• Extranet savienojums (LAN)
• 3 krāsu brīdinājuma gaismas
• CF karšu lasītājs
• Pilnībā slēgta darba vieta
• Dzesēšanas sistēma
• Regulējamas mašīnas kājas
• Operatora rokasgrāmata
