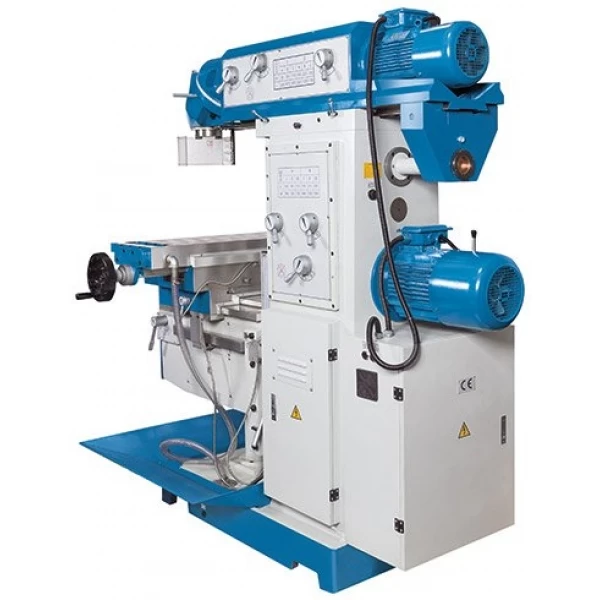

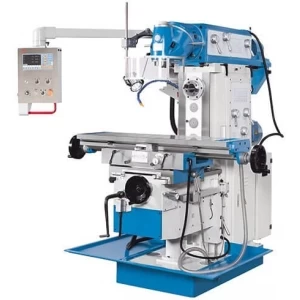

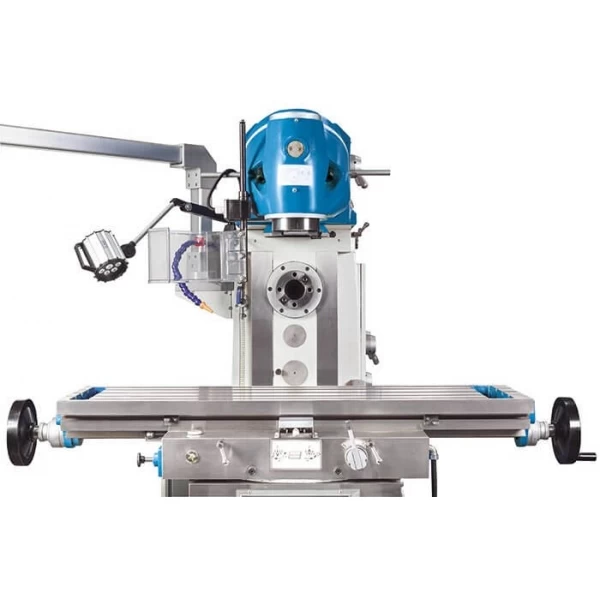

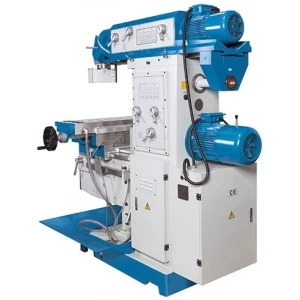

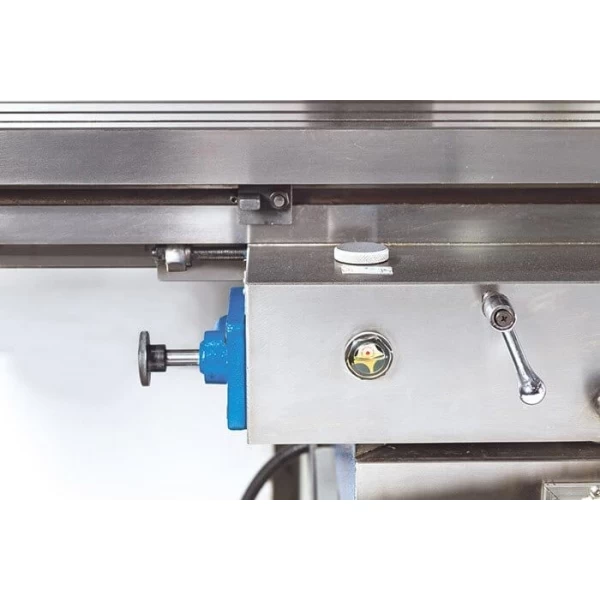

Frēzmašīna, Knuth UWF 5

Frēzmašīna, Knuth UWF 5

Ražotājs: Knuth, Vācija

Universālā frēzmašīna UWF 5 ir viena no populārākajām UWF modeļu sērijas mašīnām ar plašu pielietojumu klāstu, universālu frēzēšanas galvu un horizontālu vārpstu. Mašīnai ir izturīgāki pārnesumi, plašāks apgriezienu diapazons un brīvi regulējama sagataves padeve, pateicoties īpašiem servomotoriem, kas ievērojami paplašina mašīnas pielietojuma iespējas. Frēzēšanas galvu var griezt divās plaknēs, un horizontālajam vārpstam ir savs pārnesumkārba ar precīzi noregulētu pārnesumu pārslēgšanu. Pateicoties plašam papildu instrumentu un piederumu klāstam, šis modelis ir piemērota izvēle remontdarbnīcām, ražošanas nozarēm un apmācībām.

• Universālā griešanas galva var griezties 2 līmeņos
• Horizontālās frēzēšanas vārpstai ir savs pārnesumkārba
• Rotējošais frēzēšanas galds
• Ātra servomotora padeve visās asīs
• Plašs standarta instrumentu klāsts

Sīkāks apraksts:

• Īpaši stingra mašīnas pamatne, kas izgatavota no ļoti izturīga HT-200 čuguna ar biezām malām.
• Precīzi slīpētas vadotnes ar īpaši rūdītām virsmām ilgstošai precizitātei un nodilumizturībai.
• Plaša darba telpa ar izmēriem 1325 x 360 mm, kas spēj izturēt 500 kg slodzi uz darba virsmas.
• Klusi, precīzi izgatavoti galvas zobrati, kas ir īpaši rūdīti un rūdīti.

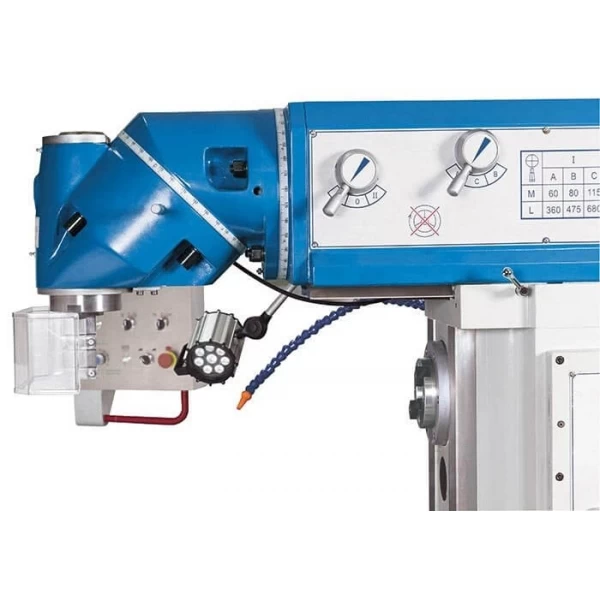

• Universālo griešanas galvu var noliekt divos virzienos. Ir iespējama ātra pārslēgšanās starp horizontālo un vertikālo apstrādi.
• Kombinējot abas galviņas pagriešanas iespējas, ir gandrīz iespējams iestatīt jebkuru apstrādes leņķi uz apstrādājamās detaļas.
• Jaudīgi asu servomotori nodrošina ļoti plašas padeves iespējas visās 3 asīs.
• Y ass teleskopiskie pārsegi aizsargā padeves vārpstu.
• Vadības panelim ir iespēja griezties abos virzienos, un tajā ir iebūvēts pozīcijas sensors.
• 5,5 kW galvenā piedziņa garantē augstu griezes momentu.
• Komplektācijā ir dzesēšanas sistēma un skaidu savākšanas paplāte.

3 asu pozīcijas indikators:

• Augstāka precizitāte.
• Samazināta kļūdu iespējamība.
• Lielāka produktivitāte.
• Svarīga laika ietaupījums.
• Viegli saprotams displejs.
• Operatoram specifiskas funkcijas.
• Ērts tastatūras izkārtojums.
• Izšķirtspēja: 0,01 / 0,005 mm.
• Noklusējuma koordinātas.
• Ass pozīcijas tiek saglabātas pat tad, ja displejs ir izslēgts.
• Caurumu apļa moduļa aprēķināšana.
• Kalkulatora funkcija.
• Detaļu uzglabāšana līdz 10 instrumentiem.
• Izvēle starp rādiusa un laukuma rādījumiem.
• Izvēle starp mērvienībām mm/inčos.
• Viegla diapazona papildināšana un vienkārša apkope.

Tehniskie dati:

• Darba galda izmēri: 1325 x 360 mm.
• Celtspēja: 500 kg
• T-veida margu skaits uz darbgalda: 3 vietas.
• T-veida sliedes, platums un dobums: 18 x 80 mm
• X ass pārvietojums: 750 mm
• Brauciens, Y ass: 280 mm
• Brauciens, Z ass: 390 mm
• Rotācijas ātrums: 60 1/min - 1750 1/min
• Vārpstas montāža: ISO 50
• Rotācijas leņķis: 360°
• Augšējās sijas gājiens: 550 mm
• Attālums no vārpstas centra līdz darba virsmai: 175 - 565 mm
• Ātrā padeve, x ass: 1200 mm/min
• Ātrā padeve, y ass: 800 mm/min.
• Ātrā padeve, z ass: 600 mm/min.
• Horizontālais vārpstas ātrums: 60 1/min - 1800 1/min
• Vārpstas montāža: ISO 50
• Spriegošanas platums: 380 - 930 mm
• Padeve, x ass: 30 mm/min - 750 mm/min
• padeve, y ass: 20 mm/min - 500 mm/min
• padeve, z ass: 10 mm/min - 375 mm/min
• Horizontālā vārpsta, motora jauda: 5,5 kW
• Vertikālā vārpsta, motora jauda: 4 kW.
• X ass padeve, motora jauda: 1,5 kW
• Y ass padeve, motora jauda: 1,5 kW
• Z - ass padeve, motora jauda: 1,5 kW
• Dzesēšanas sūkņa motora jauda: 0,09 kW
• Kopējie izmēri: 1800 x 2100 x 2000 mm (garums x platums x augstums)
• Svars: 2850 kg

Standarta aprīkojums:

• 3 asu pozīcijas indikators, X.Pos 3,2
• ISO 50 / MT4 pāreja
• Frēzēšanas turētāji (27; 32 mm)
• Ārējais turētājs horizontālai frēzēšanai
• Turētājs ISO 50, ar 3 - 25 mm (8 gab.) turētājiem.
• Dzesēšanas sistēma
• Darba vietas gaismeklis
• Frēžu savākšanas paplāte
• Skrāpēšanas stienis
• Darba rīki
• Operatora rokasgrāmata
