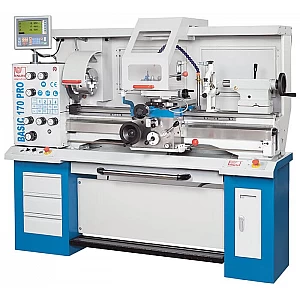

Metāla virpa, Knuth Basic 170 Super Pro

Metāla virpa, Knuth Basic 170 Super Pro

Ražotājs: Knuth, Vācija

Jau daudzus gadus Basic sērijas virpas ir bijušas uzticamas un cienījamas, un tās tiek izmantotas daudzos mācību centros vai parastās darbnīcās. Jaunā Pro versija, piedāvā uzlabotu ergonomiku un veiktspēju, vairāk standarta piederumu un uzlabotu iekārtas dizainu, lai atbilstu mūsdienu lietotāju prasībām.

• Moderns ergonomisks dizains.
• Liels vārpstas diametrs.
• Mašīnas pamatne ar glabāšanas vietu.
• Griešanas paplāte ar rokturi ērtai pārvietošanai.

Detalizēts apraksts:

• Pilnībā sagatavots Basic Pro ar modernu ergonomisku dizainu atbilst visām prasībām, lai būtu piemērots daudzfunkcionālai darbībai remonta, apmācības vai ražošanas nodaļās.
• Metāla virpas rāmis ir izgatavots no augstas kvalitātes čuguna, kas nodrošina maksimālu stabilitāti un stingrību.
• Visi zobrati, transmisijas vārpstas un vadotnes ir iepakoti un rūdīti, lai garantētu īpaši klusu darbību un ilgu kalpošanas laiku.
• Platās vadotnes ir rūdītas un slīpētas.
• Augstas kvalitātes gultņi nodrošina augstu precizitāti un zemu nodilumu, lai garantētu sastāvdaļu ilgmūžību.
• Zobrati un slaidi darbojas slēgtā eļļas vannā, lai samazinātu apkopes nepieciešamību.
• Bloķēšanas aizsardzība, kas neļauj padeves vārpstai un sviras skrūvei griezties vienlaicīgi.
• Nerūsējošā tērauda apvalks, kas nosedz padeves vārpstu un sviras skrūvi, nodrošina drošību bez ierastajiem ierobežojumiem, kā arī aizsardzību pret ārēju piesārņojumu un iepriekšēju nodilumu.

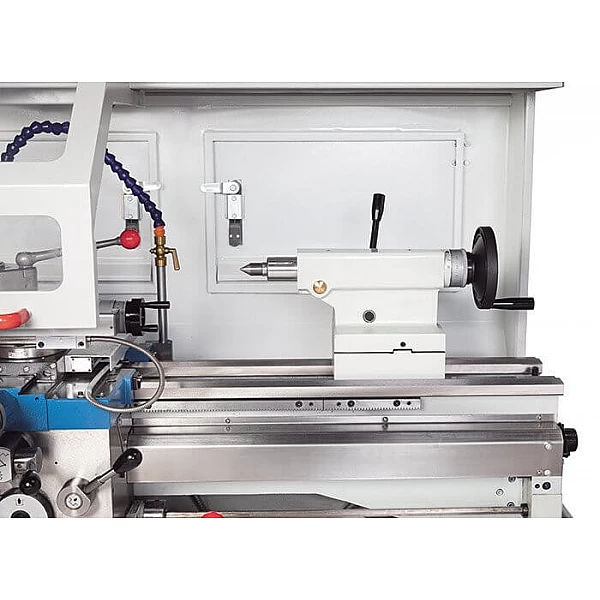

• Zirga pozīciju var viegli mainīt virpmašīnā, un to var pārvietot uz sāniem konusa formēšanai.
• Mašīnas ir aprīkotas ar augstas veiktspējas dzesēšanas sistēmu.
• Mašīnas galds ir aprīkots ar speciālām detaļu un instrumentu uzglabāšanas vietām, tostarp īpašu atvilktni ražošanas laikā radušos skaidu uzkrāšanai, ko var izņemt un iztīrīt no darbgalda priekšpuses.
• X.Pos pozīcijas indikators ļauj viegli programmēt virpošanu koordinātu asīs.

Tehniskie dati:

• Centra platums: 1000 mm.
• Centra augstums: 179 mm
• Rotācijas diametrs virs sliedes: 360 mm
• Virs vārpstas Ø: 223 mm
• Sliežu platums: 187 mm
• X ass gājiens: 185 mm
• Gājiens, Z1 ass: 95 mm
• Satvērēja rotācijas ātrums: 70 1/min - 2000 1/min
• Vārpstas diametrs: 52 mm
• Kamera D1-5
• Konuss: 6 MT
• X ass padeve: 0,0291 mm/R - 2,035 mm/R
• padeve pa Z asi: 0,0406 mm/R - 2,842 mm/R
• Vītņgriešana, metriskā: 0,2 mm - 14 mm
• Vītņgriešana collu sistēmā: 2 TPI - 56 TPI
• Vītņgriešana, diametrāla: 8 DP - 56 DP
• Vītņošanas modulis: 0,2 MP - 3,5 MP
• Zirga spalvas diametrs: 42 mm
• Zirga konuss: 3 MT
• Zirga spalvas gājiens: 120 mm
• Galvenā elektromotora jauda: 1,5 kW
• Kopējie izmēri: 1900 x 760 x 1600 mm (garums x platums x augstums)
• Svars: 650 kg

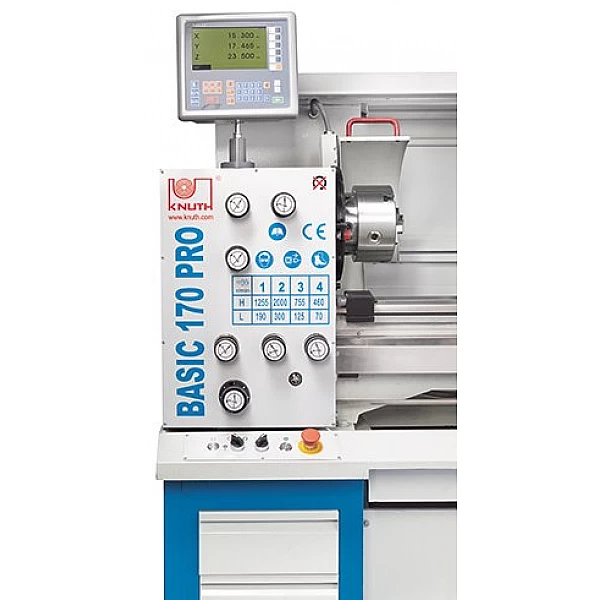

Digitālais trīsasu pozīcijas indikators:

• Integrētā daudzfunkcionālā sistēma, šī jaunās paaudzes trīs asu digitālā izvades sistēma nodrošina precīzāku un ērtāku vadību. Samazina kļūdu un neprecizitāšu iespējamību.
• Vadības panelis ir izgatavots no pilnībā hermētiskas, augstas kvalitātes poliestera plēves, kas ir izturīga pret agresīvu darbnīcas vidi. Piemēram, putekļiem, tvaikam vai citām ķimikālijām, kas bieži sastopamas darbnīcās.
• Optiskā skala nodrošina 5 mikronu izšķirtspēju 0,005 mm ar ārējiem pārsegiem, kas izgatavoti no alumīnija, ar aizsardzību pret eļļu, dzesēšanas šķidrumiem un skaidām.

Pamatfunkcijas:

• Izšķirtspēja: 0,005 mm
• Dimensēšanas sistēmas: collas / metri
• Pašreizējās pozīcijas iestatīšana/atjaunošana
• Displejā redzamās koordinātas maināms dehtils ABS / INC
• Rādiuss/diometra rādījums
• Z1 / Z2 ass displejs
• Kabatas kalkulatora funkcijas.

Paplašinātās funkcijas:

• Osu pozīciju saglabāšana pat tad, ja vadības displejs ir izslēgts.
• Caurumu apļa moduļa aprēķināšana
• Sijas/diametra izvēle
• Instrumenta mērījumu atsauces funkcijas
• Konusveida virpošanas funkcija

Standarta aprīkojumā ietilpst:

• 3 kameru skava, Ø = 178 mm
• 4 izciļņu turētājs, Ø = 200 mm
• Pamatplāksne
• Operatora rokasgrāmata
• Centrēšanas konuss
• Skavas aizsargs
• Fiksētie un bīdāmie balsti
• Konusveida pāreja
• Ātrās nomaiņas instrumentu turētāja galva WB
• Dzesēšanas sistēma
• Fiksēta drošības siena
• Ātrās nomaiņas instrumentu turētājs WED 20100
• Mikrometriski precīzs garenvirziena ierobežotājs
• 3 asu pozīcijas indikators X. Pos 3.2
• Instrumentu kaste ar apkopes instrumentiem
• Bīdāms aizsargs, kas nosedz instrumentu turētāju
• Darba gaisma
• Kājbremzes pedālis
• Atvilktne frēžu montāžai
• Fiksēts nerūsējošā tērauda aizsargs vītņu aizsardzībai
