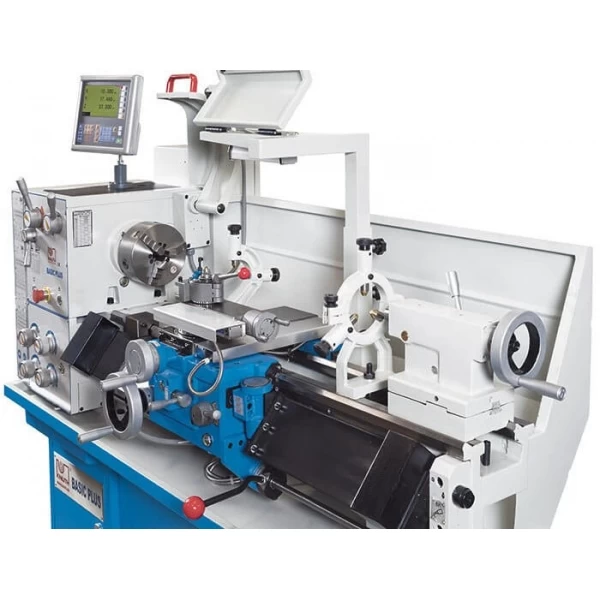

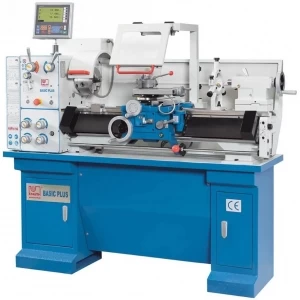

Metāla virpa, Knuth Basic Plus

Metāla virpa, Knuth Basic Plus

Ražotājs: Knuth, Vācija

Knuth Basic Plus ir universāla virpa. Plašais papildaprīkojuma klāsts padara šo mašīnu par labāko izvēli remontdarbiem, apmācībām un dažādām darbnīcām.

• Darbmašīnai ir pieejams plašs instrumentu klāsts, kas piemērots visu veidu darbgaldiem.
• Kompakta konstrukcija ar nelielu soli.
• Plašs standarta piederumu klāsts

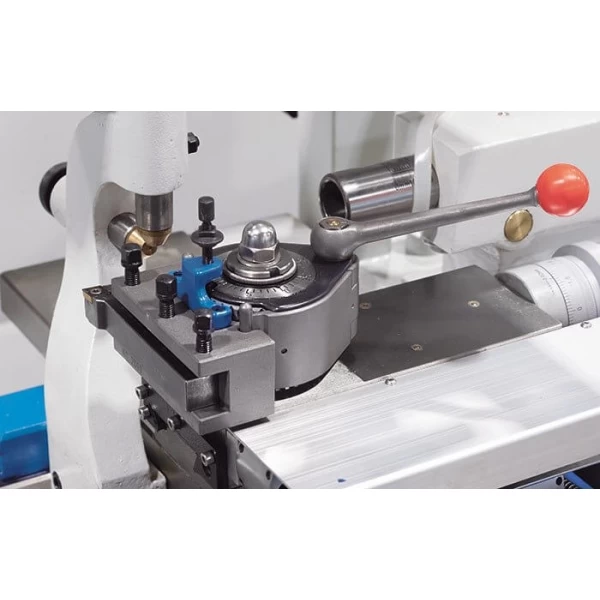

• Ātrās nomaiņas instrumentu fiksators
• 3 asu pozīcijas indikators

Detalizēts apraksts:

• Rūdīti un rūdīti skavas zobrati
• Camlock D1-4" skava, dobuma diametrs: 38 mm, darbojas ar 2 regulējamiem konusveida rullīšu gultņiem.
• Pateicoties konusa rotācijai, zirgu var pārvietot par aptuveni +- 10 mm.
• Reversijas zobrats padeves rotācijas virziena maiņai.
• Pateicoties konusveida statņiem, sliedes ir regulējamas.
• No čuguna izgatavotas sliedes, dubultā V-veida vadotne, rūdīta.

Tehniskie dati:

• Centra platums: 810 mm.
• Pagrieziena diametrs virs sliedēm: 300 mm.
• Virs skavas Ø: 178 mm
• Sliežu platums: 180 mm
• Brauciens pa x asi: 155 mm
• Virziens, Z1 ass: 95 mm
• Vārpstas ātrums: 60 1/min - 1550 1/min
• Vārpstas diametrs: 38 mm
• Vārpstas montāža: Camlock D1-4
• Vārpstas konuss: 5 MT
• X ass padeve: 0,014 mm/R - 0,38 mm/R
• padeve pa Z asi: 0,052 mm/R - 1,392 mm/R
• Metriskā vītņgriešana: (26) 0,4 - 7 mm
• Vītņgriešana collu sistēmā: (34) 4 - 56 TPI
• Zirga spalvas diametrs: 32 mm
• Zirga konuss: 3MT
• Zirga spalvas gājiens: 100 mm
• Zirga traversa regulēšana: +- 10 mm
• Galvenā elektromotora jauda: 1,1 kW
• Kopējie izmēri: 1600 x 750 x 1270 mm (garums x platums x augstums)
• Svars: 520 kg

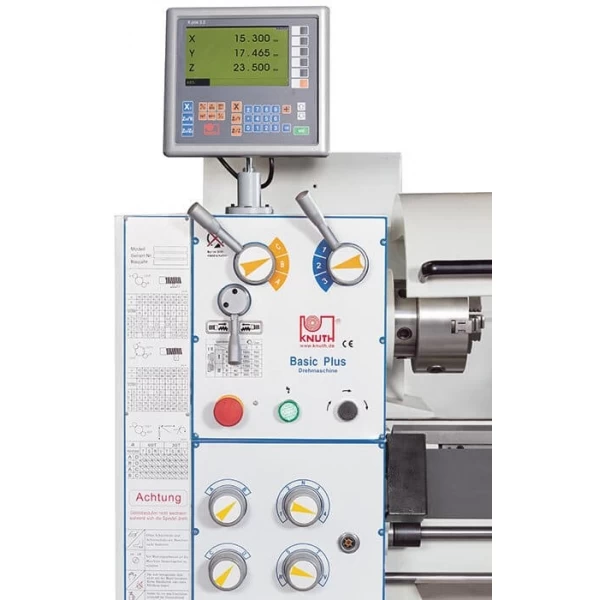

Trīs asu stāvokļa indikators:

• Integrētās daudzfunkcionālās sistēmas, šī jaunās paaudzes trīsasu digitālā izeja nodrošina precīzāku un ērtāku vadību. Samazina kļūdu un neprecizitāšu iespējamību.
• Vadības panelis ir izgatavots no pilnībā hermētiskas, augstas kvalitātes poliestera plēves, kas ir izturīga pret agresīvu darbnīcas vidi. Piemēram, putekļiem, tvaikam vai citām ķimikālijām, kas bieži sastopamas darbnīcās.
• Optiskā skala nodrošina izšķirtspēju no 5 mikroniem līdz 0,005 mm ar ārējiem pārsegiem, kas izgatavoti no alumīnija, pret eļļu, dzesēšanas šķidrumiem, skaidām.

Pamatfunkcijas:

• Izšķirtspēja: 0,005 mm
• Dimensēšanas sistēmas: collas / metri
• Pašreizējās pozīcijas iestatīšana/atjaunošana
• Koordinātas displejā maināmā dehta ABS / INC
• Rādiuss/diometra rādījums
• Z1 / Z2 ass displejs
• Kabatas kalkulatora funkcijas.

Paplašinātās funkcijas:

• Osu pozīciju saglabāšana pat tad, ja vadības displejs ir izslēgts.
• Caurumu apļa moduļa aprēķināšana
• Sijas/diametra izvēle
• Instrumenta mērījumu atsauces funkcijas
• Konusveida virpošanas funkcija

Standarta aprīkojumā ietilpst:

• Ø = 160 mm, 3 kameru skava, Ø = 160 mm
• 4 izciļņu turētājs, Ø = 200 mm
• Pamatplāksne
• Operatora rokasgrāmata
• Centrēšanas konuss
• Skavas aizsargs
• Fiksētie un bīdāmie balsti
• Konusa pāreja
• Ātrās nomaiņas instrumentu turētāja galva WB
• Aizsardzības vairogs instrumentu vietā
• Fiksēta aizsargsiena
• Ātrās nomaiņas instrumentu turētājs WBD 1675
• Mikrometriski precīzs garenvirziena ierobežotājs
• 3 asu pozīcijas indikators X.Pos 3.2
• Instrumentu kaste ar apkopes instrumentiem
• Vītņu galds
• Darba vietas apgaismojums
