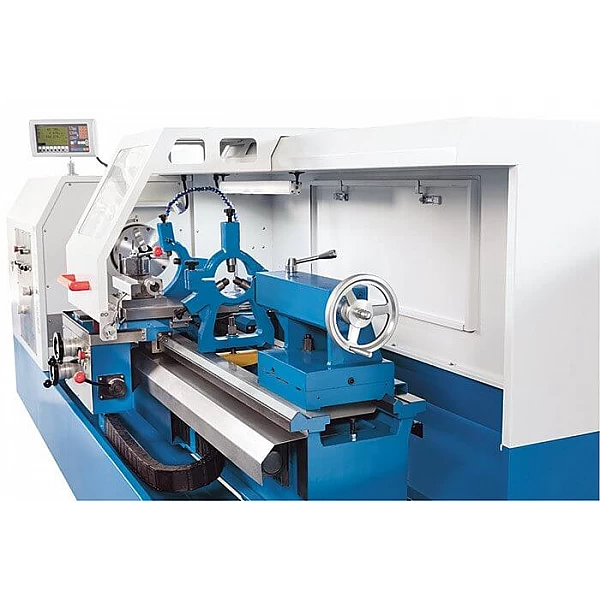

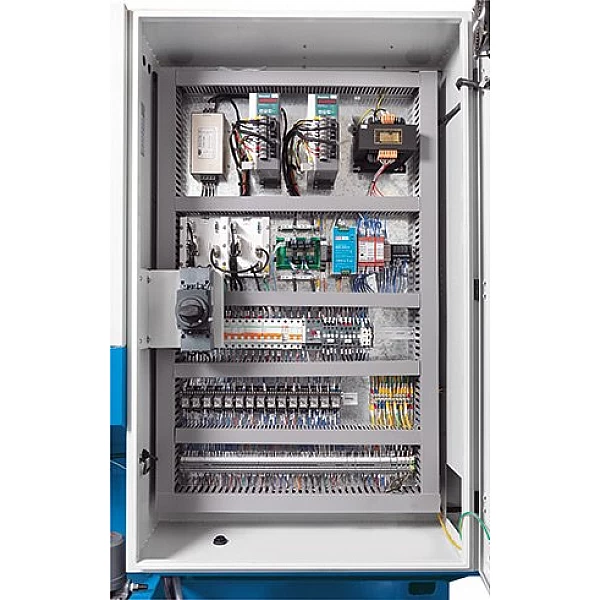

Metāla virpa, Knuth Servoturn 500/1000

Metāla virpa, Knuth Servoturn 500/1000

Ražotājs: Knuth, Vācija

Servoturn sērija ir universālas virpas, kas izgatavotas, apvienojot divas galvenās iezīmes - modernu padeves sistēmu un klasisko mašīnbūvi. Augsta griezes momenta servomotori, kas īsteno katru padeves kustību ar mūsdienu CNC darbgaldu dinamiku. Papildus pārnesumu pārslēgšanas rullīšiem un zobratiem padevi un vītnes soli var elektroniski kontrolēt. Ātrā pārvietošanās visās asīs samazina neproduktīvo laiku, savukārt elektroniskie apstādinājumi nodrošina īpaši precīzu precizitāti.

• Servomotora padeves sistēma.
• Katrai asij uzstādītas lodveida skrūves.
• Elektroniski regulēšanas riteņi.
• Pozīcijas indikators ar konstantu V raksturojumu.
• Ātrās nomaiņas instrumentu bloķēšanas galviņa.

Sīkāks apraksts:

• Izmēģināta un pārbaudīta mašīnas bāze ar vismodernāko padeves tehnoloģiju, kas mašīnai nodrošina daudz augstāku efektivitāti un pievilcīgāku pieeju ar servomotora piedziņu.
• Pazīstamās intuitīvās parasto darbgaldu vadības ierīces, taču daudz modernākas un lietotājam draudzīgākas.

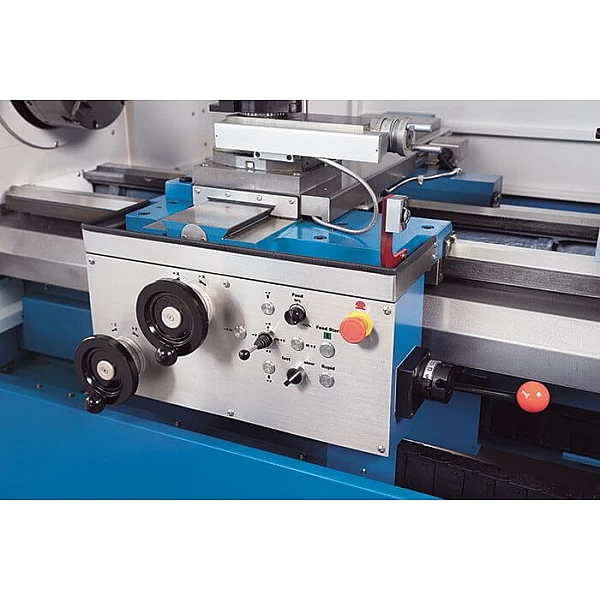

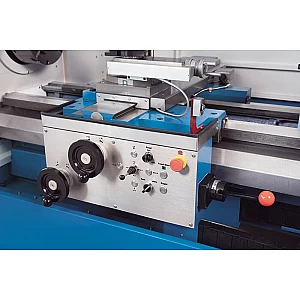

• Padošanas un vītnes soļa izvēle ar rotācijas slēdža palīdzību ir lietotājam ļoti ērta koncepcija.
• Apstāšanās pozīcijas var iestatīt elektroniski, pieskaroties vienai pogai.
• Padeve ir pilnībā regulējama, izmantojot vadības potenciometru, un, visbeidzot, tā ir pielāgota arī parastajiem darbgaldiem.
• Mikroprecīza vadība, izmantojot elektroniskās vadības slēdžus, bet darbība ir tikpat vienkārša kā parastajos darbgaldos.
• Mūsdienu CNC darbgaldu asis tiek vadītas ar augstas kvalitātes servomotoru palīdzību, kas pārvērš rokas kustības ārkārtīgi precīzās un dinamiskās kustībās.
• Neierobežota ātruma izvēle un tūlītējs griešanas ātrums uz uzgaļa.
• Momentānais griešanas ātrums: rotējot apstrādājamai detaļai, vārpstas ātrums automātiski pielāgojas mainīgajam apstrādājamās detaļas diametram - momentānais griešanas ātrums griezējumā nodrošina nevainojamus rezultātus ar kvalitāti, kas CNC darbgaldos ir nepārspējama.

Mašīnas rāmis:

• Robustā, leņķveida mašīnas pamatne ar plašu, rūdītu sliedi un V veida blokiem ļauj apstrādāt lielus izstrādājumus.
• Galva un galvenā vārpsta ir konstruētas tā, lai nodrošinātu optimālu stabilitāti, vibrāciju slāpēšanu un temperatūras līdzsvaru.
• Visās sērijās ir pieejams arī liels vārpstas diametrs.
• Lai nodrošinātu maksimālu elastību un produktivitāti, standarta aprīkojumā ir iekļauta ātri maināma uzgalis.

Padeve:

• Lodīšu uzgriežņi uz X un Z ass nodrošina ievērojami mazāku nobīdes (pretslīdes) radīto kļūdu, tādējādi nodrošinot ievērojami lielāku precizitāti.

Aprīkojums:

• Mazas apkopes iekārtas ir aprīkotas ar centrālo eļļošanas sistēmu.

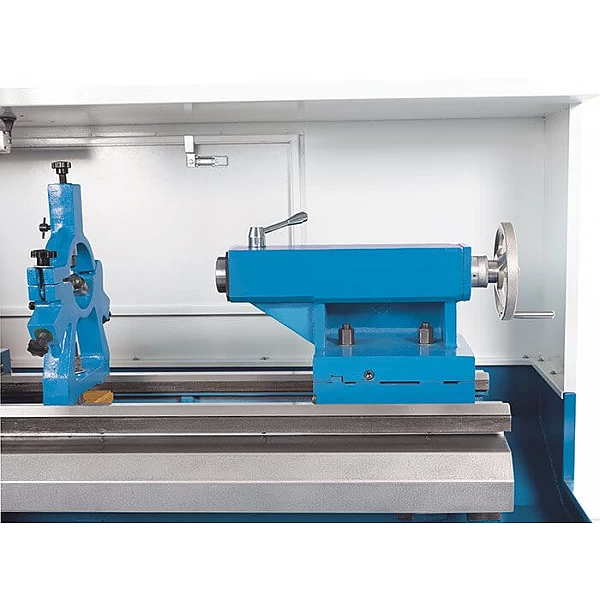

• Izturīgais aizmugurējais balsts (zirgs) ir viegli lietojams, un tam ir liels fiksācijas spēks.
• Ietverot 3 asu stāvokļa indikatorus ar integrētu vārpstas rotācijas displeju, kas ir pilnībā darboties spējīgi.
• Servoturn 500 standarta komplektācijā ir WB ātrās nomaiņas instrumentu turētājs, savukārt Servoturn 660 ir aprīkots ar lielāku WC tipa instrumentu turētāju.

Tehniskie dati:

• Centra platums: 950 mm.
• 950 mm.
• Virs vārpstas Ǿ: 300 mm.
• Sliežu platums: 400 mm

• X ass gājiens: 250 mm
• Brauciens, z ass: 880 mm
• Brauciens, Z1 - ass: 100 mm

• Vārpstas ātrums: 30 1/min - 1600 1/min.
• Vārpstas diametrs: 86 mm
• Vārpstas montāža: A2-8
• Virpošanas skavas diametrs: 250 mm

• Ātrgaitas padeve uz X ass: 4 m/min.
• Ātrgaitas padeve pa Z asi: 4 m/min.

• Pievirzes ātrums pa x asi: 0,01 mm/R - 2 mm/R
• Pieeja pa z asi: 0,01 mm/R - 2 mm/R

• Vītņgriešana, metriskā: 0,35 - 14 mm
• Vītņgriešana, britu izmēru sistēma: 48 - 4 TPI

• Zirga spalvas diametrs: 75 mm
• Zirga konuss: 5 MT
• Zirga spalvas gājiens: 150 mm

• Galvenā elektromotora jauda: 6 - 9 kW
• X ass motora jauda: 1,5 kW
• Z ass motora jauda: 2,3 kW
• Barošanas avots: 400 V / 3 fāzes / 50 Hz

• Kopējie izmēri: 3200 x 1280 x 1650 mm
• Svars: 2850 kg

Standarta aprīkojums:

• 3 asu pozīcijas indikators, X.Pos 3.2
• Trīs skavu skava, Ǿ = 250 mm
• Elektroniskās regulēšanas riteņi
• Ātrās nomaiņas instrumentu turētāja galva WB
• Nemainīgs bremzēšanas mehānisms
• Pastāvīga izsekošana
• Dzesēšanas sistēma

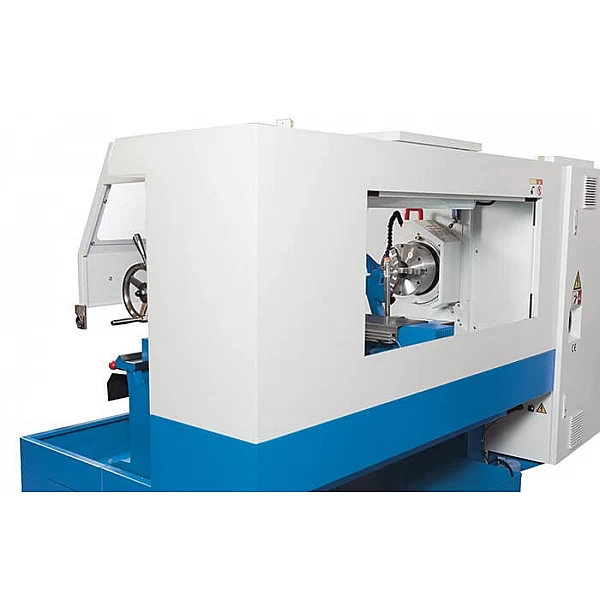

• Fiksēta drošības siena
• Bīdāms pārsegs, kas nosedz instrumentu stiprinājuma vietu
• Darba gaisma
• Instrumentu kaste ar apkopes instrumentiem
• Operatora rokasgrāmata
