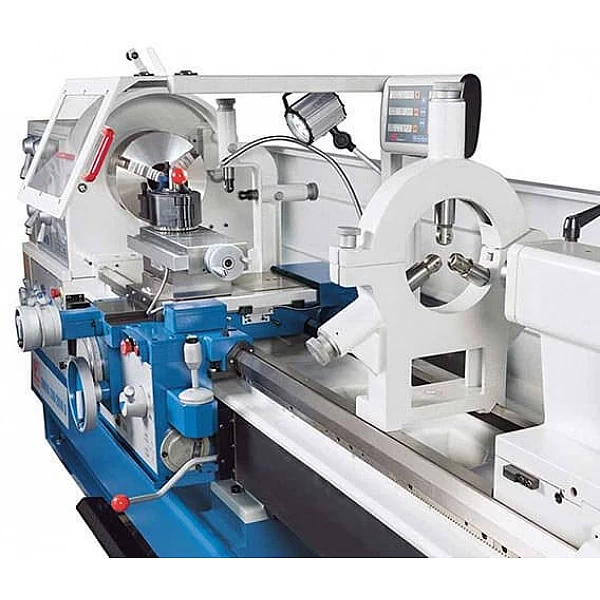

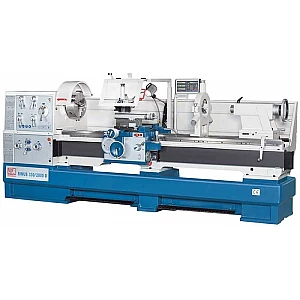

Metāla virpa, Knuth Sinus 330/2000 D

Metāla virpa, Knuth Sinus 330/2000 D

Ražotājs: Knuth, Vācija

Sinus D ir lielākā sērija universālo darbgaldu segmentā. Mašīnas pamatā ir klasisks dizains, bet tās ir veidotas uz smagas lietās pamatnes. Kā augstas veiktspējas metāla virpmašīna tā izmanto manuālu daudzdisku sajūgu, kas savieno motoru un piedziņas vārpstu. Ietverot tādas funkcijas kā noņemams tilts, ātra pārslēgšana un konusveida virpas, šī sērija piedāvā papildu risinājumus garu izstrādājumu vai lielu atloku apstrādei.

• Viengabala korpuss.
• Izturīga galvas konstrukcija ar minimālu vibrāciju.
• Ātra pozicionēšana.
• Pieejami papildu konusveida virpošanas piederumi.
• Pārdomāta drošības sistēma.

Sīkāks apraksts:

• Noņemams tilts (250 mm) lielu detaļu apstrādei līdz 1035 mm diametrā.
• Augsta precizitāte un klusa darbība pat pie lielas griešanas jaudas.
• Izturīga un liela darba virsma.
• Rūdītas vadotnes (>HB 400).
• 105 mm vārpstas diametrs lielu detaļu apstrādei.
• Manuāla centra punkta eļļošana.
• Sajūgs maigai iedarbināšanai, strādājot ar smagām detaļām.
• Automātiska galvenās vārpstas un galvas eļļošana.
• Aizsargāta galvenā skrūve.
• Padeves vārpstas un šneka aizsardzība pret pārslodzi.

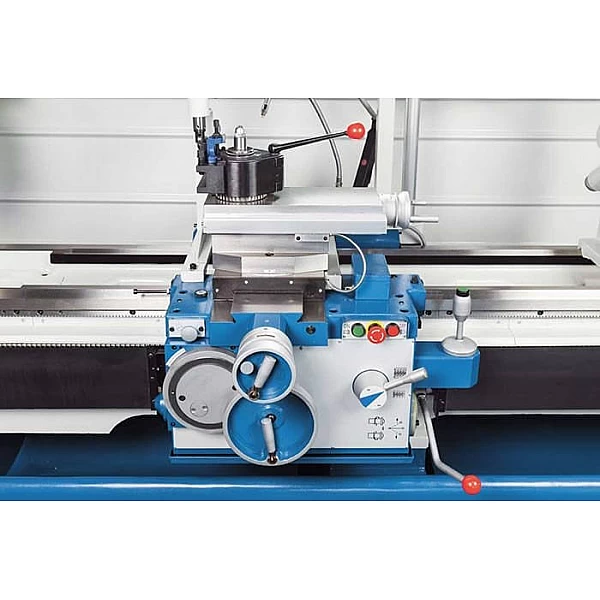

• Atbalsta statīvi, gareniskie un šķērseniskie, ātrai padevei.

Tehniskie dati:

• Darba virsmas garums (maks.): 2000 mm.
• Pagrieziena diametrs virs sliedes: 660 mm.
• Virs skavas Ǿ : 440 mm.
• Pagriešanās diametrs virs spraugas tilta: 900 mm.
• Plaisas garums virs tilta: 320 mm
• Sliežu ceļa platums: 400 mm

• X ass gājiens: 368 mm
• Virziens, Z1 ass: 230 mm
• Šūpošanās diapazons no augšējās pozīcijas: 45°

• Vārpstas ātrums: 25 1/min - 1600 1/min
• Vārpstas diametrs: 105 mm
• Vārpstas montāža: D1-8
• Vārpstas konuss: 5 MT

• Ātrgaitas padeves x-ass: 2000 mm/min
• Ātrā padeve pa z asi: 4000 mm/min

• Pieeja pa x asi: 0,022 mm/R - 0,74 mm/R
• Pieeja pa z asi: 0,044 mm/R - 1,48 mm/R

• Vītņgriešana, metriskā: 0,45 mm - 120 mm.
• Vītne, diametrālā: 0,88 DP - 160 DP
• Vītņgriezums, modulis: 0,25 mm - 60 mm
• Vītņgriezums, britu ciparu sistēma: (54) 7/16 - 80 TPI.

• Zirga spalvas diametrs: 90 mm
• Zirga konuss: 5 MT
• Zirga spalvas gājiens: 235 mm
• Zirga trajektorijas konfigurācija: +-12,5 mm

• Galvenā elektromotora jauda: 7,5 kW

• Kopējie izmēri: 3710 x 1230 x 1600 mm
• Svars: 2900 kg

Trīs asu pozīcijas indikators:

• Integrētās daudzfunkcionālās sistēmas, šī jaunās paaudzes trīsasu digitālā izeja nodrošina precīzāku un ērtāku vadību. Samazina kļūdu un neprecizitāšu iespējamību.
• Vadības panelis ir izgatavots no pilnībā hermētiskas, augstas kvalitātes poliestera plēves, kas ir izturīga pret agresīvu darbnīcas vidi. Piemēram, putekļiem, tvaikam vai citām ķimikālijām, kas bieži sastopamas darbnīcās.
• Optiskā skala nodrošina izšķirtspēju no 5 mikroniem līdz 0,005 mm ar ārējiem pārsegiem, kas izgatavoti no alumīnija, pret eļļu, dzesēšanas šķidrumiem, skaidām.

Pamatfunkcijas:

• Izšķirtspēja: 0,005 mm
• Vārpstas vadība, ieslēgšana/izslēgšana
• Mērīšanas sistēmas: collas / metri
• Pašreizējās pozīcijas iestatīšana/atjaunošana
• Displejā redzamās koordinātes maināmas tar ABS / INC
• Rādiuss/diometra rādījums
• Z1 / Z2 ass displejs
• Kabatas kalkulatora funkcijas.

Paplašinātās funkcijas:

• Osu pozīciju saglabāšana pat tad, ja vadības displejs ir izslēgts.
• Caurumu apļa moduļa aprēķināšana
• Sijas/diametra izvēle
• Instrumenta mērījumu atsauces funkcijas

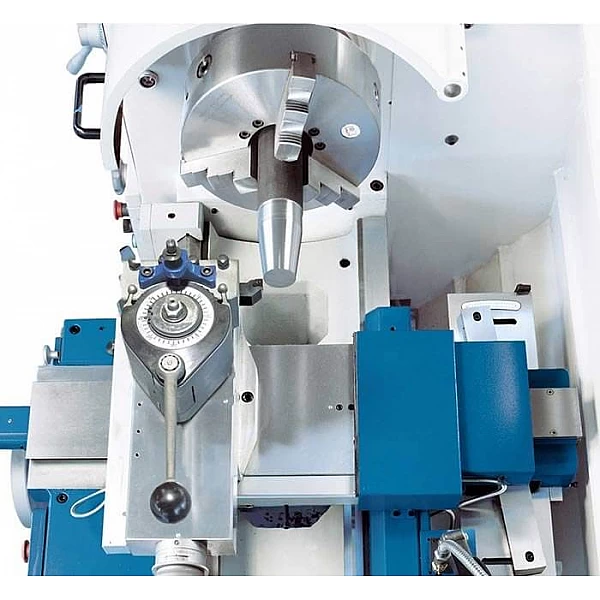

• Konusveida virpošanas funkcija

Standarta aprīkojums:

• Trīs kameru skava, Ǿ = 315 mm
• 4 izciļņu turētājs, Ǿ = 450 mm
• Plāksne ar fiksācijas stieņiem
• Pamatplāksnes diametrs: Ǿ = 450 mm
• Operatora rokasgrāmata
• Centrēšanas konuss
• Skavas aizsargs
• Fiksētie un bīdāmie balsti
• Konusa pāreja
• Ātrās nomaiņas instrumentu turētāja galviņa WC
• Aizsardzības vairogs, instrumentu vietā
• Fiksēta aizsargsiena
• Ātrās nomaiņas instrumentu turētājs WCD 32150
• Konusa izgatavošanas iekārtas
• 3 asu pozīcijas indikators X. Pos 3.2
• Instrumentu kaste ar apkopes instrumentiem
• Dzesēšanas sistēma
• Ātrā padeve x un z asīs
• Darba gaisma
