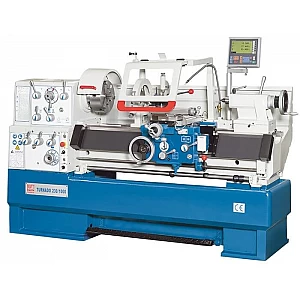

Metāla virpas, Knuth Turnado 230 / 1500

Metāla virpas, Knuth Turnado 230 / 1500.

Knuth, Vācija

Turnado sērija ir modernāka klasiskās virpas versija. To raksturo īpaši izturīga konstrukcija, jaudīgs elektromotors un augsta daudzpusības pakāpe. Pateicoties plašam standarta piederumu klāstam un vēl plašākam izvēles piederumu klāstam, šīs virpas var pielāgot darbam ar gandrīz jebkuru izstrādājumu. Tagad standarta aprīkojumā ir arī moderns pozīcijas indikators, kā arī augstas kvalitātes instrumentu turētāju ātrās nomaiņas sistēma. Šīs sērijas virpas ir daudzkārt nopelnījušas savu reputāciju visdažādākajos pielietojuma veidos un jau vairāk nekā 20 gadus ir vienas no vislabāk pārdotajām mašīnām.

• Klasisks dizains ar īpaši izturīgu konstrukciju.
• Izgatavotas, lai kalpotu ilgi.
• 3 asu pozīcijas indikators ar dažādām rotācijas funkcijām.
• Plašs standarta piederumu klāsts.

Sīkāks apraksts:

• Rentabls un izdevīgs darbagalds.
• Praktisks vadības panelis ar ergonomiski novietotām vadības svirām.
• Plašs virpošanas ceļš, rūdīts un slīpēts.
• Bīdāms aizmugurējais balsts konusa formēšanai.
• Plaša vītņgriešanas ātrumu un soļu izvēle.
• Noņemams spraugas tilts lielgabarīta izstrādājumu apstrādei.
• Bremzēta vārpsta ar regulējamu apstāšanās punktu.

Trīs asu pozīcijas indikators:

• Tas ietaupa vairāk darba laika.
• Palielina produktivitāti.
• Viegli saprotams informācijas displejs.
• Operatora specifiskās funkcijas.
• Ērts tastatūras izkārtojums.
• Izšķirtspēja: 0,01 / 0,005 mm
• Noklusējuma koordinātas.
• Ass pozīcija tiek saglabāta pat tad, ja displejs ir izslēgts.
• Pagrieziena cauruma apļa moduļa aprēķināšana.
• Kalkulatora funkcija.
• Pārslēgšanās starp staru/diometra funkcijām.
• Mm/collu izmēru konvertēšana .

Tehniskie dati:

• Darba virsmas garums, maks.: 1500 mm.
• Plaisa diametrs virs sliedes: 460 mm.
• Virs skavas Ǿ : 224 mm.
• Pagrieziena diametrs virs spraugas tilta: 690 mm
• Tilta spraugas garums: 155 mm
• Sliežu platums: 300 mm
• Centra augstums: 230 mm
• X ass gājiens: 285 mm
• Virziens, Z1 ass: 128 mm
• Vārpstas ātrums: (12) 25 - 2000 1/min
• Vārpstas diametrs: 58 mm
• Vārpstas stiprinājums: Camlock D1-6
• Kloķa konuss: 6 MT
• X ass padeve: 0,014 mm/R - 0,784 mm/R
• padeve pa Z asi: 0,031 mm/R - 1,7 mm/R
• Metriskā vītne: 0,1 mm - 14 mm
• Spriegums, diametrāls: (50) 4 - 112 DP
• Vītņgriezums, modulis: 0,1 mm - 7 mm
• Vītņgriezums, britu izmēru sistēmā: (60) 2 - 112 TPI
• Zirga spalvas diametrs: 60 mm
• Zirga konuss: 4 MT
• Zirga spalvas gājiens: 120 mm
• Zirga traversa regulēšana: +- 13 mm
• Galvenā elektromotora jauda: 5,5 kW
• Kopējie izmēri: 2750 x 1080 x 1340 mm (garums x platums x augstums)
• Svars: 1970 kg

Standarta aprīkojumā ietilpst:

• Ø = 250 mm.
• 4 vārpstu skava, Ø = 300 mm
• Bremžu vārpsta
• Pamatplāksne
• Operatora rokasgrāmata
• Centrēšanas konuss
• Skavas aizsargs

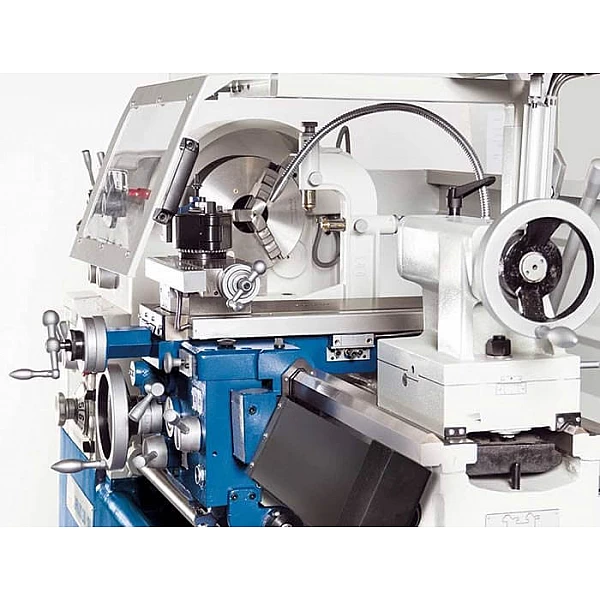

• Fiksētie un bīdāmie balsti
• Konusa pāreja

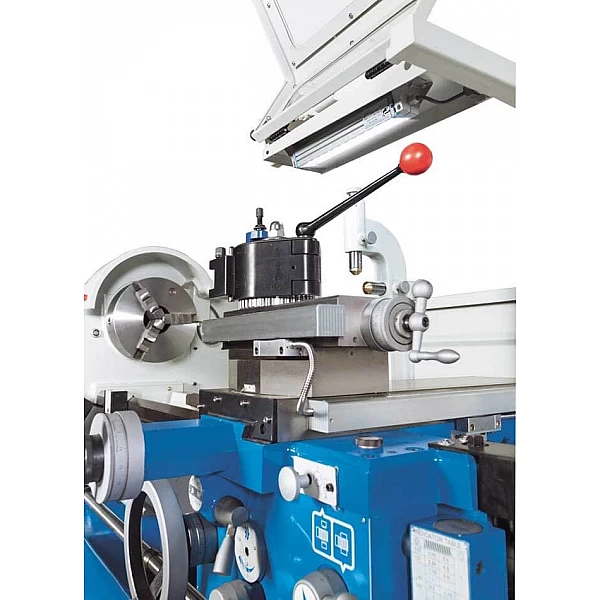

• Ātrās nomaiņas instrumentu turētāja galva WB
• Aizsardzības vairogs, instrumentu atrašanās vieta
• Fiksēta aizsargsiena
• Ātrās nomaiņas instrumentu turētājs WBD 25120
• Mikrometra precizitātes garenvirziena ierobežotājs
• 3 asu pozīcijas indikators X.Pos 3.2
• Instrumentu kaste ar apkopes instrumentiem
• Dzesēšanas sistēma
• Kājas apstāšanās pedālis
• Vītņu galds
• Darba vietas apgaismojums
