Электронный стенд для регулировки фар eLight ONE

Электронный стенд для регулировки фар eLight ONE

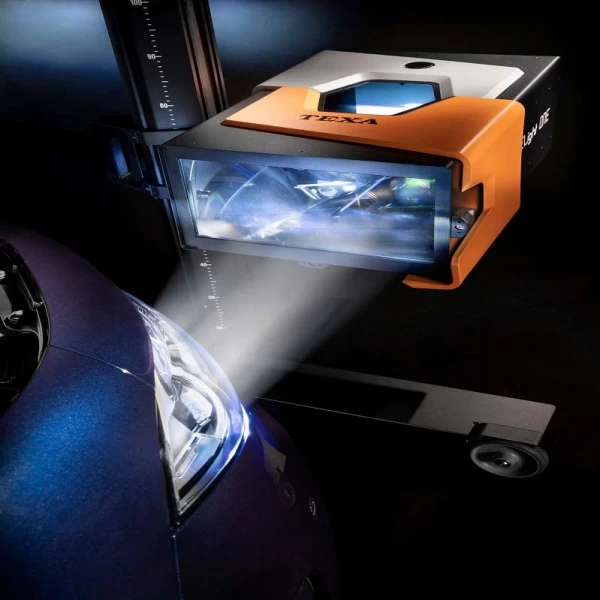

На протяжении многих лет автомобильные фары оставались относительно стандартными компонентами. Однако в последнее время они претерпели значительные технологические изменения, включая появление галогенных ламп, ксеноновых проекторов и светодиодных блоков. Лазерные технологии находятся на пороге внедрения.

Стремясь повысить безопасность, производители автомобилей сосредотачиваются на концепции «Интеллектуального освещения», представленной такими системами, как AFS (адаптивная система переднего освещения) и GFHB (дальний свет без ослепления). Кроме того, фары все чаще интегрируются с другими электронными системами, включая радары, камеры и рулевое управление. Поэтому автосервисам и центрам техосмотра необходимы современные системы регулировки фар, способные работать с передовыми технологиями, которые вскоре станут стандартом.

eLight – самая современная система регулировки фар на сегодняшний день, первая с интегрированной электронной диагностикой.

Цифровая электроника eLight использует встроенную камеру, систему алгоритмов и интегрированную автодиагностику для определения типа фар и обеспечения максимальной точности регулировки. eLight также может создавать детализированный отчет на основе цифрового анализа, который можно прикрепить к рабочему листу автосервиса. Система уже полностью соответствует законодательным требованиям, которые вступили в силу для центров техосмотра в 2021 году.

Две версии, одинаковое качество

TEXA eLight выпускается в двух версиях: ONE и ONED. Они отличаются уровнем интеграции диагностических функций, что подробно описано на следующих страницах. Обе версии оснащены корпусом из алюминия – материала, который сочетает точность обработки, прочность и легкость, необходимые для работы в автосервисе.

Обе версии имеют мощную литий-ионную батарею, обеспечивающую автономность на весь рабочий день. eLight разработан с учетом эргономики и для упрощения всех процедур регулировки фар.

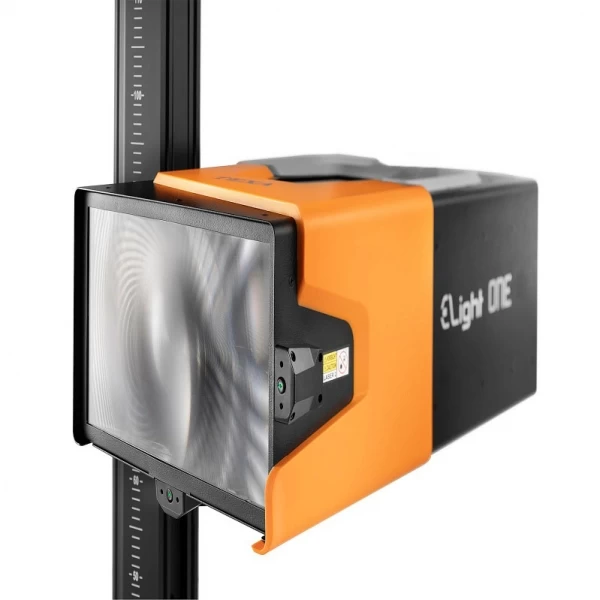

Большая линза Френеля (340×200 мм) позволяет работать с фарами современных автомобилей, которые становятся больше и сложнее по форме.

Интегрированная диагностика и экономия времени

Интегрированная диагностика, которая определяет тип фары и запускает соответствующие процедуры активации, позволяет сократить время на регулировку до 50% по сравнению с традиционными системами. Кроме того, где это применимо, диагностика помогает переключить блоки управления в режим «настройки».

eLight оснащен CMOS-камерой и лазерным визиром для обеспечения максимальной фотометрической точности в соответствии с самыми строгими стандартами автопроизводителей, которые могут требовать точности считывания ±0,1% по вертикали и ±0,2% по горизонтали.

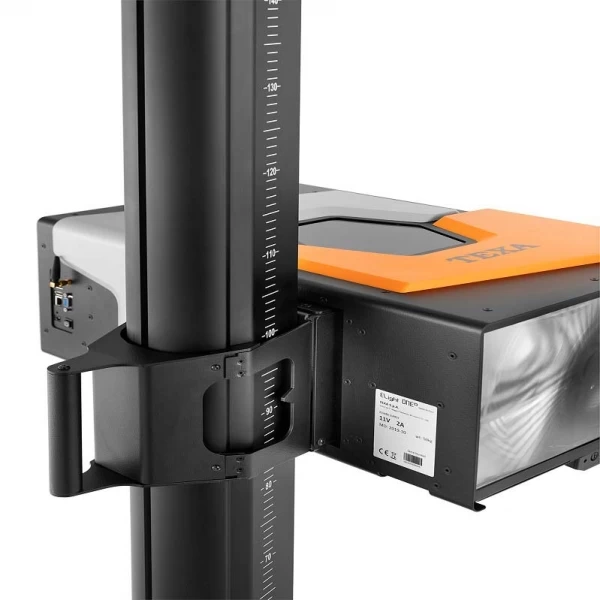

Система может быть установлена на рельсы, которые доступны как дополнительное оборудование. eLight производится в Италии по признанным стандартам качества и надежности TEXA.

Особенность: автодиагностика

Версия eLight ONE предназначена для работы с диагностическими инструментами AXONE Nemo 2 или AXONE 5 и интерфейсом TEXA Navigator, добавляя функцию регулировки фар для автосервисов, уже имеющих эти инструменты.

Программное обеспечение IDC5 позволяет расширить возможности eLight и взаимодействовать с блоками управления всеми электронными системами, связанными с фарами, чтобы выявлять ошибки, считывать параметры и при необходимости вносить изменения.

Практически функции интегрированной автодиагностики eLight дополняют функционал существующих диагностических инструментов TEXA.

Версия ONED отличается наличием собственного 7-дюймового поворотного TFT-сенсорного дисплея. Она может использоваться как автономное устройство с интегрированной диагностикой. Однако ONED также можно подключить к существующему диагностическому инструменту TEXA для использования в составе интегрированной системы.

Технические характеристики:

• Вес: 52 кг
• Габариты: 770 x 730 x 1850 мм
• Позиционирование и регулировка: На колесах или на рельсах (опционально). Ручная настройка с помощью лазеров
• Система компенсации уровня пола: 3-осевой акселерометр; ± 1,8°
• Принтер (опционально): Термопринтер; 58 мм; 203 Dpi
• Источники света для измерений: Галогенные, ксеноновые, светодиодные, лазерные
• Тип измерений (чтение и диагностика): Ближний свет, дальний свет, противотуманные фары, ILS, DLA, матричные фары
• Камера: 5 Мп
• Питание: 100-220В AC 50/60Гц 700 мА
• Время работы от батареи: 8 часов
• Потребление: 0,5 Ач

Устройство настройки:

• Тип: Лазер
• Класс: II
• Длина волны: 635 нм
• Мощность: ≤ 5,0 мВт
• Углы наклона:
• Диапазон измерений ± 6% по вертикали; ± 10% по горизонтали
• Точность ± 0,1% по вертикали; ± 0,2% по горизонтали
• Световая интенсивность:
• Диапазон измерений 150,000 cd – 240 Lux/25 м
• Точность ± 5%
• Подключение: LAN, Wi-Fi, RS232, Bluetooth
