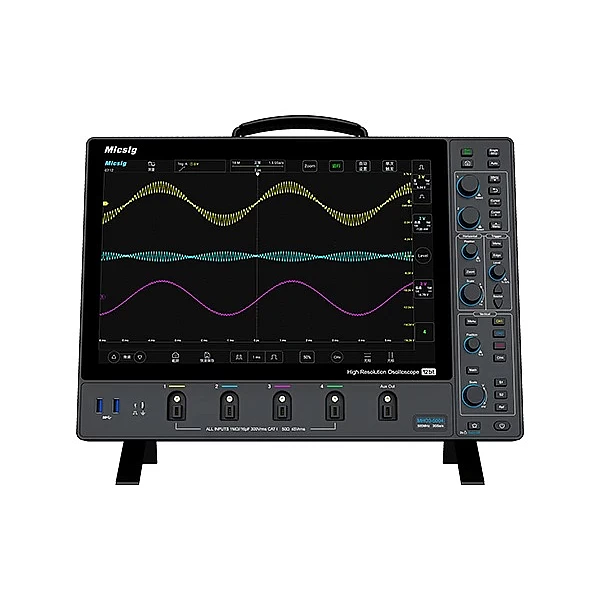

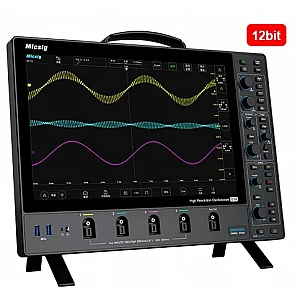

Серия MHO 3 — это осциллограф высокого разрешения с 12-битным вертикальным разрешением, позволяющий еще более подробно просматривать результаты тестовых сигналов. Он также имеет полосу пропускания 250 МГц, скорость считывания данных 3 Гвыб/с, 4 аналоговых входных канала, глубину памяти, достигающую 360 Мвыб и сверхтонкий дизайн 3,58 см, что позволяет легко повесить устройство на стену или на стол. специальный держатель для него. Интегрированный 14-дюймовый сенсорный экран с разрешением 1920 x 1200 даст вам самое четкое и понятное отображение различных волн.

Осциллограф Micsig MHO 3 особенно отличается своим высоким 12-битным разрешением АЦП с уровнем квантования 4096, что в 16 раз больше, чем у традиционных 8-битных АЦП. Поэтому пользователи могут наблюдать формы волн и их детали генерируемых сигналов гораздо более тщательно и четко. Объединив операционную систему SigTestUI™ с 10-летним опытом и отзывами пользователей, была создана серия MHO 3, позволяющая пользователю пользоваться упрощенным пользовательским интерфейсом, который начинающие пользователи могут освоить за считанные минуты. Оригинальный интерфейс зонда Mic-OPI™ автоматически обнаруживает пассивное затухание зонда и выполняет автоматическую калибровку одним нажатием кнопки. Шум серии MHO 3 составляет менее 80 мкВ среднеквадратичного значения при полной полосе пропускания 500 МГц, что позволяет инженерам точно улавливать слабые, но важные сигналы во время ежедневного тестирования и отладки системы.

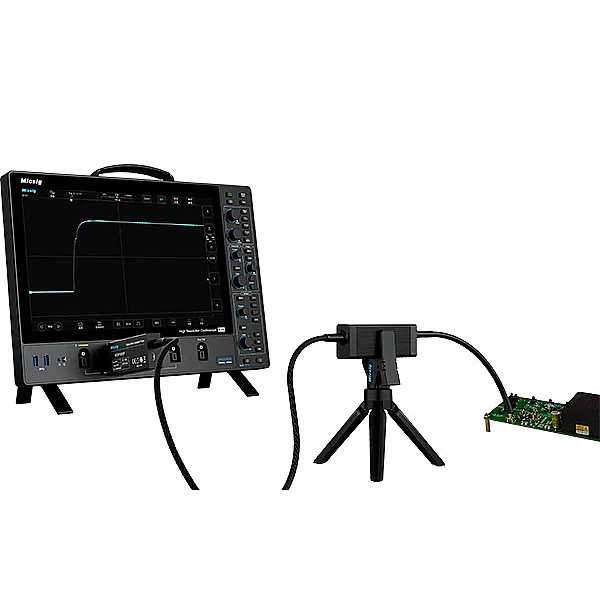

Глубина памяти до 360 Мбит/с обеспечивает отличную точность сигнала. Сегментированное хранилище делит ограниченное пространство памяти на несколько меньших сегментов и собирает несколько сгенерированных импульсов в одном месте хранения. Очень эффективно захватывает целевые сигналы, много раз в течение длительного периода времени, и позволяет воспроизводить их для дальнейшего анализа. В программном обеспечении цифровая фильтрация может выборочно пропускать или блокировать компоненты сигнала в определенном диапазоне частот. Это очень полезно для анализа определенных частотных диапазонов сигнала или мониторинга изменений определенных частотных компонентов. Помимо стандартных пассивных зондов, серия MHO взаимодействует со всеми зондами Micsig: ​​оптоволоконным изолированным зондом, высоковольтными дифференциальными зондами и зондами переменного/постоянного тока. Такая совместимость приборов может максимально повысить производительность и универсальность зонда и осциллографа.

Технические параметры:

• Пропускная способность: 250 МГц
• Время нарастания: ≤ 1,4 нс
• Аналоговые каналы: 4
• Глубина памяти: 360 Мбит/с (разбивается в зависимости от активных каналов)
• Частота дискретизации в реальном времени: 3 Гвыб/с (разбивается в зависимости от активных каналов)
• Максимальная скорость захвата формы сигнала: 230 000 wfm/с
• Вертикальное разрешение: 12 бит
• Вертикальный масштаб: 1 мВ/дел - 10 В/дел
• Горизонтальный масштаб: 1 нс/дел - 1 кс/дел
• Шум: < 80 мкВrms
• Входные интерфейсы: USB 3.0, USB тип C, HDMI, LAN, разъем питания
• Декодирование: RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I2C, ARINC429, 1553B
• Дисплей: 14" TFT LCD (1920x1200)
• Размеры: 400 x 280 x 35,8 мм
• Вес: 4,3 кг

Компактность:

• 4x пассивных зонда MSP500
• 4x адаптера MSP-BNC
• 1x блок питания
