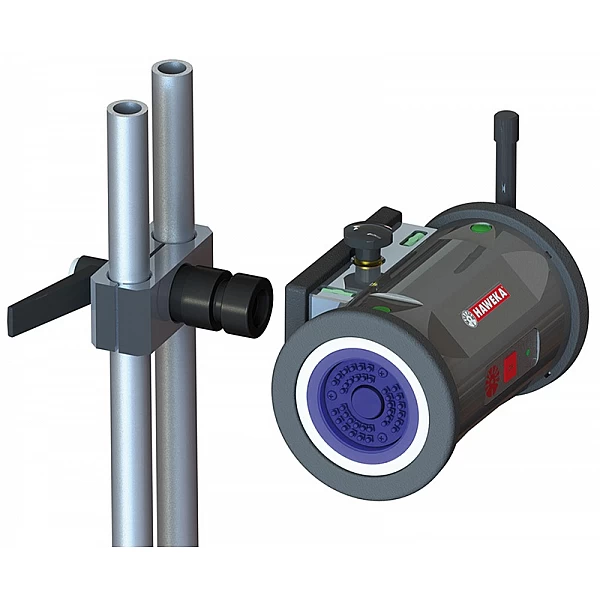

Система измерения геометрии рамы для коммерческого транспорта Haweka CMC4000

Система измерения геометрии рамы для коммерческого транспорта Haweka CMC4000

Страна происхождения: Германия, гарантийный срок – 24 месяца

Haweka CMC4000 — это мобильная и высокоточная система контроля геометрии рамы для тяжёлого коммерческого транспорта, являющаяся продолжением успешной серии AXIS. С помощью CMC4000 можно легко определить фактическое состояние рамы транспортного средства, включая горизонтальное отклонение, вертикальное смещение и крутильную деформацию (скручивание). Система позволяет выполнять все измерения без необходимости в дополнительном сложном оборудовании, а результаты чётко отображаются в графическом формате — 2D или 3D.

Эта система является неотъемлемой частью системы Haweka AXIS4000 и использует ту же камеру, что обеспечивает быструю и простую интеграцию. Измеренные данные могут быть напечатаны в виде отчёта, с возможностью настройки уровня детализации в зависимости от потребностей.

Функции:

• Быстрая установка измерительной шкалы внутри шасси — нет необходимости снимать топливный бак, запасное колесо или ящики для оборудования.
• Самоцентрирующаяся шкала обеспечивает точность измерений.
• Сбор данных осуществляется с помощью одной камеры (используемой в системе AXIS4000).
• Индивидуально настроенное программное обеспечение, разработанное специально для измерений рамы.
• Гибкие измерительные точки и возможность выбора матрицы, особенно полезно при деформациях.
• Пошаговые инструкции на экране помогают оператору на каждом этапе.
• Результаты измерений отображаются графически — в формате 2D и 3D.
• Возможность создания и печати детализированного отчёта по измерениям.
• Удобная и интуитивно понятная структура меню, позволяющая быстро переключаться между режимами отображения.

Технические характеристики:

• Диапазоны измерений:
• Горизонтальное отклонение рамы: 0–750 мм | Точность: ±0,5 мм
• Вертикальное отклонение рамы: 0–750 мм | Точность: ±0,5 мм
• Крутильная деформация рамы (торсия): ±18° | Точность: ±0,2°
• Максимальная измеряемая длина рамы: до 18 м
• Измеряемая ширина рамы: 750–1350 мм
