V-Tech VT-2/B1 modulārais jaudas testēšanas stends

V-Tech VT-2/B1 modulārais jaudas testēšanas stends

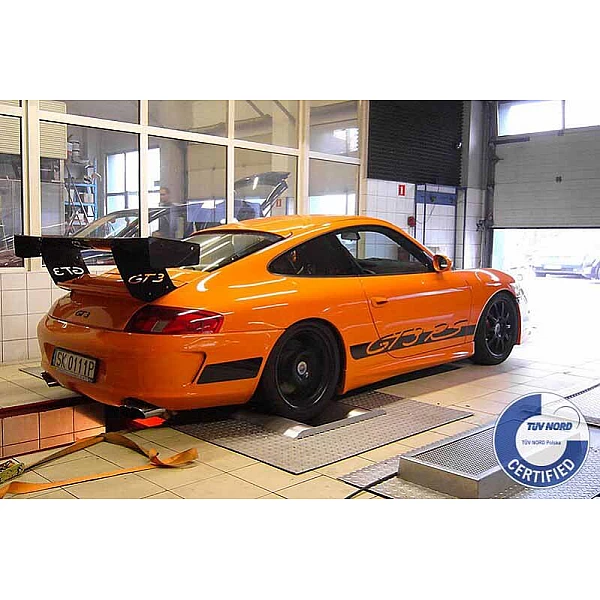

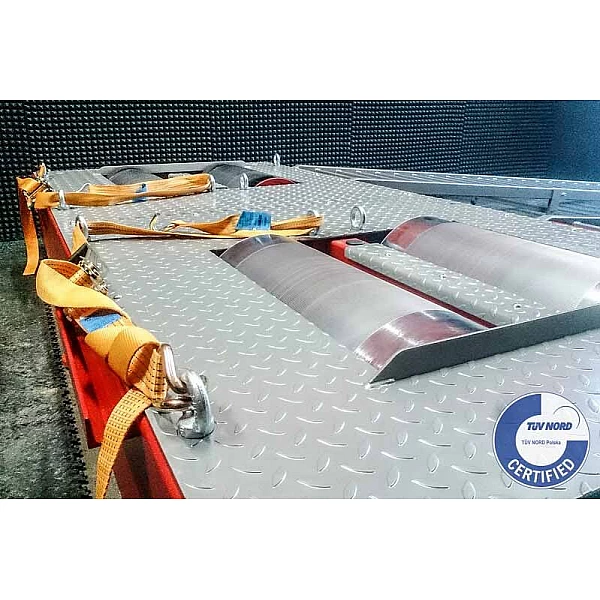

Šis vienas ass modulārais jaudas testēšanas stends ir aprīkots ar induktīvās bremzēšanas mehānismu. Tas ļauj veikt iekšdedzes dzinēja jaudas un griezes momenta mērījumus divos veidos: ar inerciālo un indukcijas bremzēšanu. Tiek veikti transportlīdzekļa riteņu radītās jaudas mērījumi nepārtrauktos apgriezienos vai imitētos normālas braukšanas apstākļos. Jaudas testēšanas stends var būt vai nu pārvietojams, vai novietots bedrē. To var konfigurēt ar papildu piederumiem vai paplašināt, lai veiktu jaudas mērījumus transportlīdzekļiem ar divām dzenošajām asīm.

Tehniskie dati:

• Stenda tips: ar bremzēšanas mehānismu
• Izmēri: 1150 x 3170 mm
• Maksimālā/minimālā riteņu bāze: 2200/900 mm
• Minimālais riepu diametrs: 400 mm
• Maksimālais ass svars: 3000 kg
• Mērāmo asu skaits: 1 ass
• Bremzēšana: 1 x 1000 Nm indukcijas bremžu mehānisms.
• Maksimālais ātrums, Vmax: 300 km/h
• Mērīšanas metodes: inerces, dinamiskā slodze, konstants ātrums, normālas braukšanas simulācija.
• Maksimālā mērīšanas jauda inerces režīmā, Pmax: 450 Ag *
• Maksimālā mērīšanas jauda, dinamiskās slodzes un normālas braukšanas režīmos, Pmax: 600 Ag*
• Maksimālā mērīšanas jauda, pastāvīga ātruma režīmā (jauda riteņiem), Pmax: 270 Ag **.
• Jaudas mērījumu precizitāte inerces režīmā: 0,1 %.
• Jaudas mērījumu precizitāte bremzēšanas režīmā: 1 %.
• Barošanas spriegums (bez dzesēšanas un izplūdes ventilatoriem): 400 V / 32 A
• Nepieciešamais saspiestais gaiss: vismaz 6 bāri

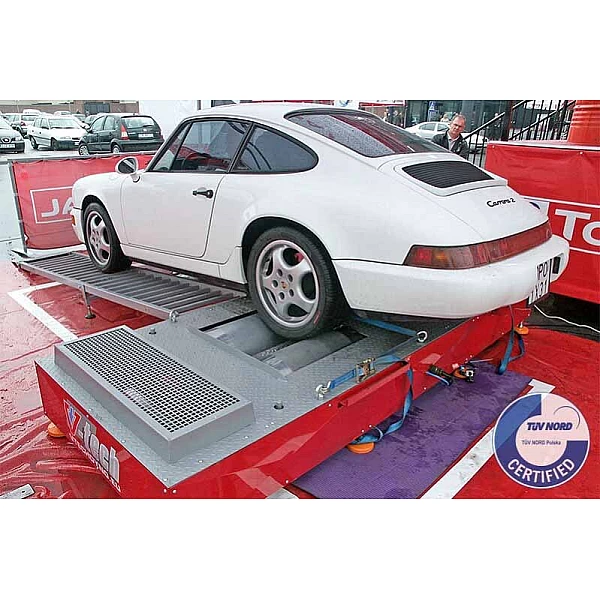

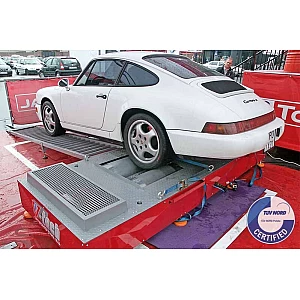

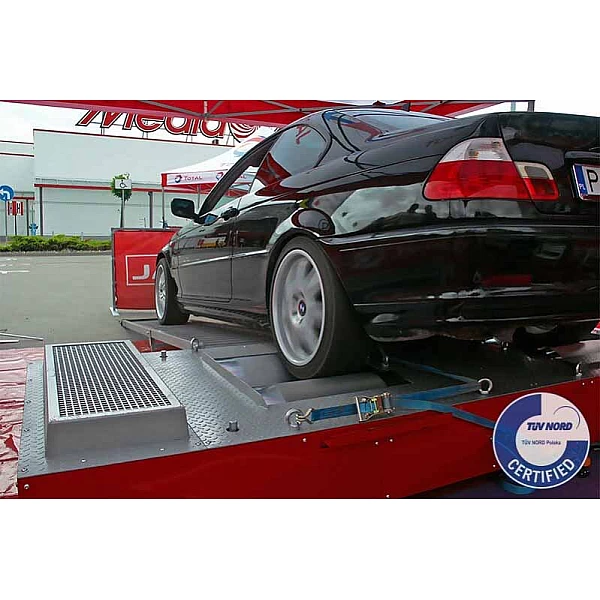

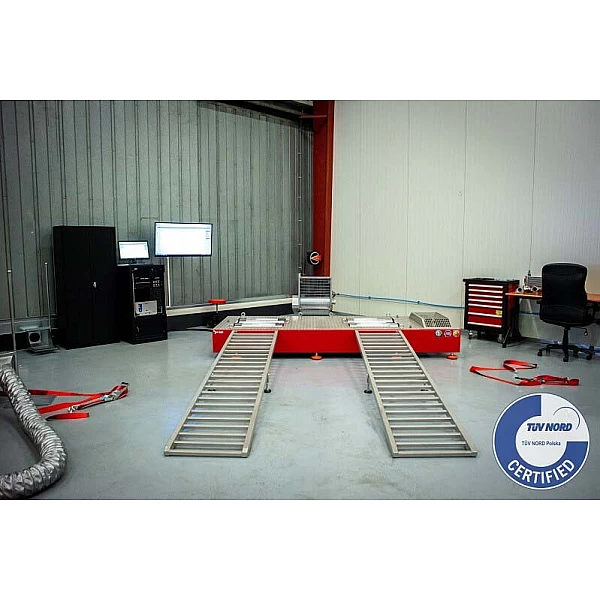

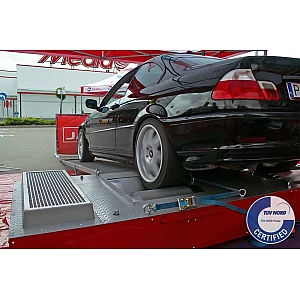

• Uzstādīšana: pārvietojams / iebūvēts bedrē

* - Ar šo stendu var testēt arī automobiļus ar lielāku motora jaudu, taču mērījumu precizitāte būs zemāka. Maksimālā jauda ir atkarīga no iekšdedzes dzinēja griezes momenta raksturojuma un apgriezieniem.

** - Maksimālā jauda ir atkarīga no bremžu mehānisma ātruma.

Pēc pieprasījuma pieejami papildu piederumi:

• Mobilais uzstādīšanas komplekts
• Dzesēšanas ventilators (20700 m3/h)
• Izplūdes nosūces ventilators (3700 m3/h)
• Papildu datu iegūšanas sensori (8 analogie rādījumi)
• Turbīnas spiediena mērīšanas sensors (6 bāri)
• Temperatūras sensors
• EOBD adapteris
• Izplūdes gāzu caurule (500°C)
• Izplūdes gāzu savākšanas sprausla (komplekts diviem trokšņu slāpētājiem)
