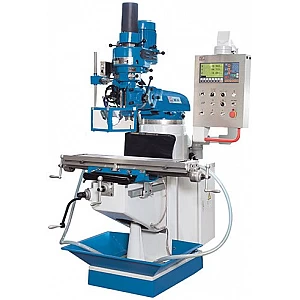

Frēzmašīna, Knuth MF 1 P

Frēzmašīna, Knuth MF 1 P

Ražotājs: Knuth, Vācija

MF 1 frēzmašīna ir paredzēta daudzfunkcionāliem lietojumiem, un tā ir viena no pasaulē visvairāk pārdotajām frēzmašīnām, kas ir neaizstājama daudzās darbnīcās. Tā ir aprīkota ar mainīga ātruma padeves mehānismu uz X ass un svārstīgo vertikālo frēzēšanas galviņu ar siksnas piedziņu, kas nodrošina plašu ātrumu izvēli, strādājot ar tēraudu vai citiem krāsaino metālu materiāliem. Standarta aprīkojumā ir arī automātiskā frēzes padeve un pneimatiskā instrumentu pievilkšana, kā arī pievienots pozīcijas indikators. Pilna sērija ir ideāla izvēle remontdarbnīcām, mācību vai ražošanas nodaļām.

• Frēzēšanas galviņu ar spalvu padevi var izmantot kā slīpi regulējamu frēzēšanas galviņu.
• Pneimatiskā instrumentu pievilkšanas sistēma.
• Frēzēšanas galvu var noliekt visās 3 asīs.
• Plašs standarta aprīkojums.

Sīkāks apraksts:

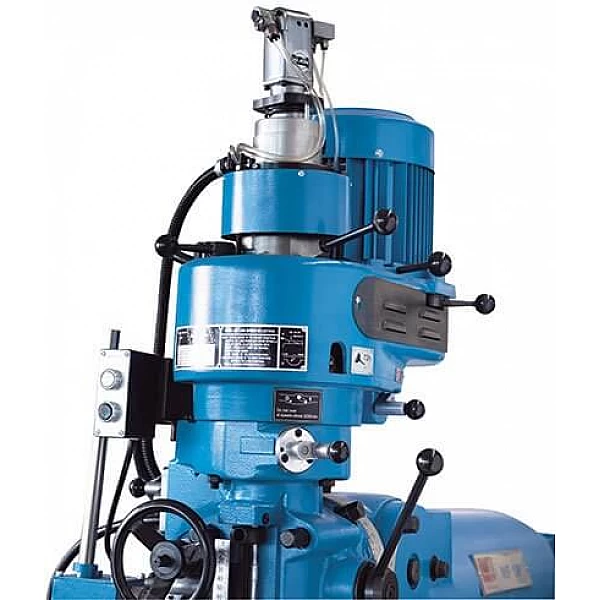

• Ātrumu maina, pārslēdzot divu līmeņu piedziņas motora pārnesumus vai izvēloties vēlamo pārnesumu attiecību siksnas piedziņā (iespējami 4 ātrumi katrā līmenī).
• Automātiskais galda padevējs, tips TV 1000 uz X un Y ass, viegli noņemams un novietojams.

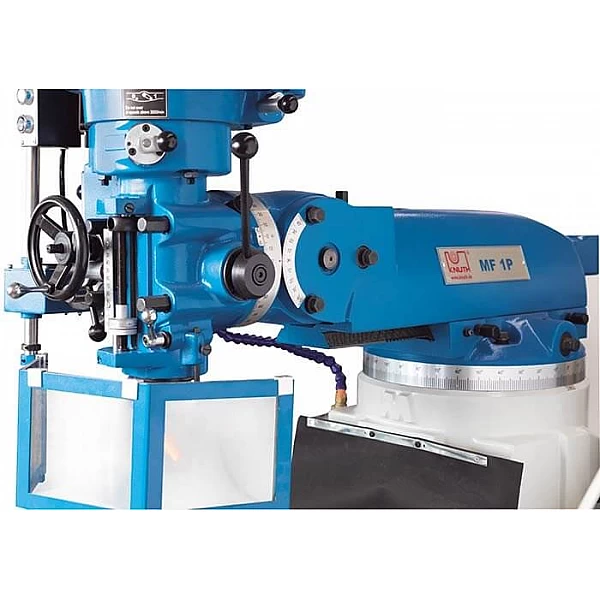

• Galva noliecas trīs asīs: slīpums uz D + K: +-90°; slīpums uz priekšu, atpakaļ: +-45°, rotācija ap kolonnu: +-45°.
• Liekamās vadotnes, rūdītas un regulējamas.
• 3 automātiskās urbšanas padeves.
• Manuālā urbšanas padeve ir aizstāta ar manuālu precīzu padevi.
• Pira ar automātisko mikrometrisko dziļuma ierobežotāju.
• Vārpstas stiprinājums ISO 30.
• Reversā pārnesuma pārslēgšanas svira rotācijas virziena maiņai.
• Manuālā vārpstas bremze
• Standarta aprīkojumā ietilpst 3 asu pozīcijas indikators, dzesēšanas sistēma un LED darba vietas apgaismojums.

3 asu pozīcijas indikators:

• Augstāka precizitāte.
• Samazināta kļūdu iespējamība.
• Lielāka produktivitāte.
• Svarīga laika ietaupījums.
• Viegli saprotams displejs.
• Operatoram specifiskas funkcijas.
• Ērts tastatūras izkārtojums.
• Izšķirtspēja: 0,01 / 0,005 mm.
• Noklusējuma koordinātas.
• Ass pozīcijas tiek saglabātas pat tad, ja displejs ir izslēgts.
• Caurumu apļa moduļa aprēķināšana.
• Kalkulatora funkcija.
• Detaļu uzglabāšana līdz 10 instrumentiem.
• Izvēle starp rādiusa un laukuma rādījumiem.
• Izvēle starp mērvienībām mm/inčos.
• Viegla diapazona papildināšana un vienkārša apkope.

Tehniskie dati:

• Darba galda izmēri: 1060 x 230 mm.
• T-veida sliedes uz darbgalda: 3 vietas.
• T-veida sliedes, platums un dobums: 16 x 63,5 mm

• Brauciens, X ass: 670 mm
• Brauciens, Y ass: 290 mm
• Brauciens, Z ass: 370 mm

• Vārpstas ātrums: 80 1/min - 4500 1/min
• Pēru gājiens: 127 mm
• Vārpstas montāža: ISO 30
• Spiešanas platums: 171 - 476 mm

• Pēru padeve: (3) 0,04; 0,08; 0,15 mm/R

• Galvenā elektromotora jauda: 2,2 kW

• Kopējie izmēri: 2000 x 1600 x 2090 mm
• Svars: 1100 kg

Standarta aprīkojums:

• 3 asu pozīcijas indikators X.Pos 3.2
• Darba rīki
• Dzesēšanas sistēma
• Pneimatiskā instrumentu iespīlēšana

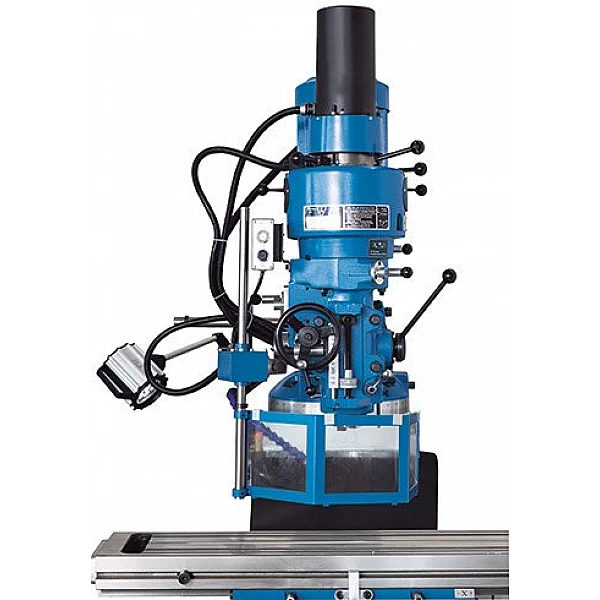

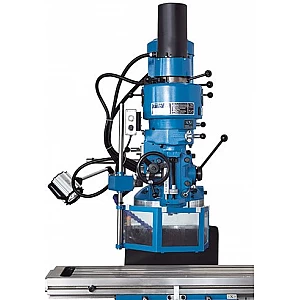

• Vertikālais aizsargvāciņš

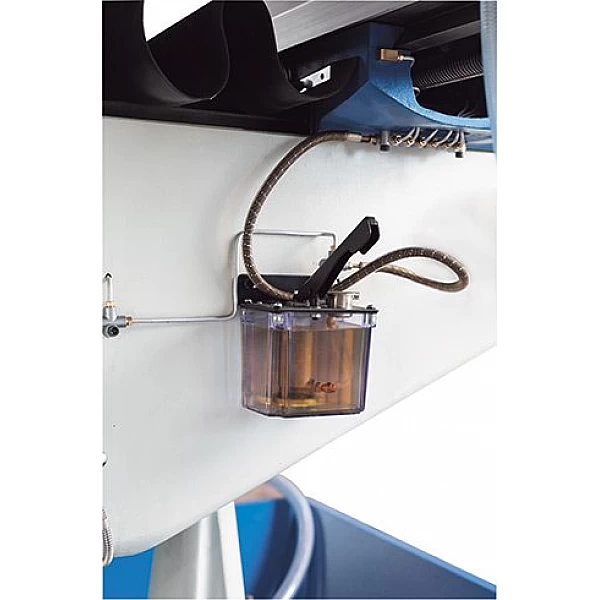

• Centrālā eļļošana
• LED darba vietas apgaismojums
• Operatora rokasgrāmata
