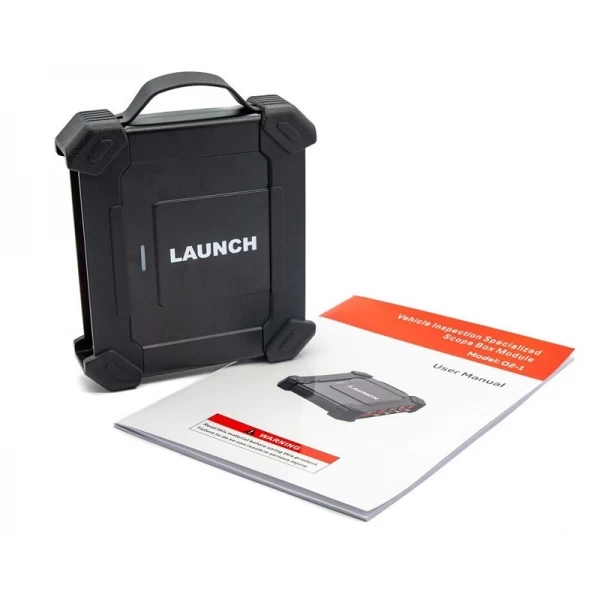

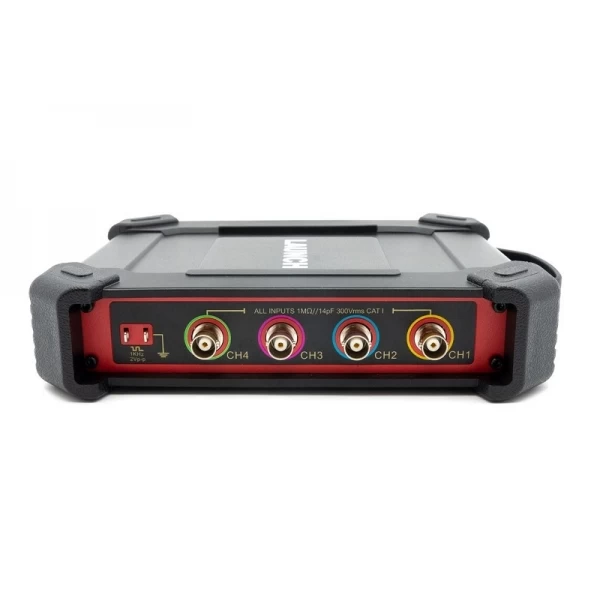

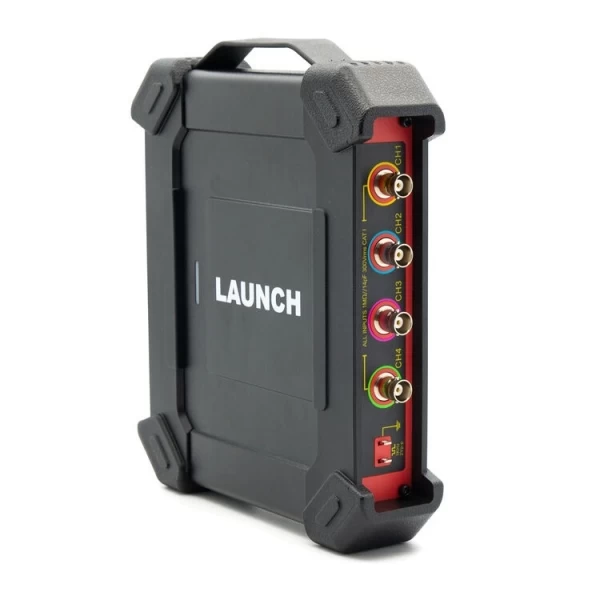

Osciloskopa Launch X-431 Scopebox 02-1 BD67003

Osciloskopa Launch X-431 Scopebox 02-1

Ražotāja palaišana (Vācija). Garantija 24 mēneši.

Profesionāls 4 kanālu osciloskops, ar kuru var noteikt viļņu formas elektriskās ķēdēs. Analizējot viļņu formas, iespējams atrast dažādus defektus, kas saistīti ar aizdedzi, sensoriem, izpildmehānismiem, ķēdēm, elektroniskajiem vadības blokiem un motora darbību; galveno un sekundāro diagrammu attēlošana dažādos skatos; DIS, aizdedzes diagramma; jaudas (kW), cilindru kompresijas utt. analīze. Launch Sensorbox 02-1 pašlaik ir saderīgs ar X-431 GDS / PAD / PADII / EURO TAB / EURO TAB II, kas savienots, izmantojot USB.

Elektrisko signālu testēšana, izmantojot 5 parametrus:

• Amplitūda (maksimālā sprieguma signāls)
• Frekvence (periodisks signāla cikls)
• Forma (viļņu forma)
• impulsa ilgums (cikla vai laika intervāla signāls)
• masīvs (signāla atkārtošanās raksturlielumi)

Scopebox osciloskopa raksturlielumi:

• Ātra shēmas signāla uztveršana
• Izvēlieties viļņu formas attēlošanas ātrumu ātrai analīzei
• Iepriekš definētu viļņu formu bibliotēka programmatūrā
• Pārbaudīto signālu reģistrēšana un glabāšana vēlākai analīzei un problēmu novēršanai.
• Automātiski pielāgo visus diagrammas signālus visos 4 kanālos.
• Atsevišķs zemējums katram kanālam, lai līdz minimumam samazinātu testa signālu izkropļojumus
• Augstas kvalitātes BNC savienotāji
• Pilns adapteru komplekts aizdedzes sistēmām, sensoriem, savienotājiem un citiem piederumiem.

Tehniskie dati:

• Kanālu skaits: 4
• Joslas platums: 100 MHz
• Darbības laiks: ≤3,5 ns
• Maks. Mērīšanas frekvence: 1 GHz (četriem kanāliem)
• Ieejas pretestība: 1MΩ±1,5%.
• Vertikālā izšķirtspēja: 8 biti
• Līdzstrāvas frekvence: ±3%
• Horizontālie mērījumi: 5mV~10V
• Horizontālās nobīdes diapazons: ±2,5 V (ja zondes slēdzis "x1", <500 mV/div), ±120 V (ja zondes slēdzis "x1", ≥500 mV/div).
• Invertors: Atbalsta
• Savietojamība: līdzstrāva, maiņstrāva
• Laika bāzes režīms: 50ns ~ 1 pc
• Laika bāzes precizitāte: 20 ppm
• Lineārā dekodēšana: CAN, LIN
• Palaides tips: malas, impulsa platums
• Spriegšanas režīms: normāls, automātisks un viens SEQ
• Palaidēja savienojums: līdzstrāva, trokšņu noraidīšana
• Displejs: YT, tālummaiņa, lodīte
• Režīms: 200 ms/div ~ 1000 s/div
• Automātiskā iestatīšana: tiek atbalstīta
• Automātiskie mērīšanas elementi: 23
• Marķēšana: horizontālais marķieris, vertikālais marķieris
• Barošanas interfeiss: USB, DC IN savienotājs
• Datu pārraide: USB
• Savietojama operētājsistēma: Android
• Mērījumi: elektriskās ķēdes, sensori, izpildmehānismi, aizdedze
• Darbības temperatūra: 0 ℃ ~ 50 ℃
• Uzglabāšanas temperatūra: -30 ℃ ~ 70 ℃
• Specifikācijas:
• Četri mērījumu kanāli
• Maksimālā frekvence: 150 Mhz
• Joslas platums: 20 Mhz
• Maksimālais glabāšanas dziļums: 64MSa
• Mērījumu precizitāte: +/- 1%
• Izšķirtspēja: 8 bitu

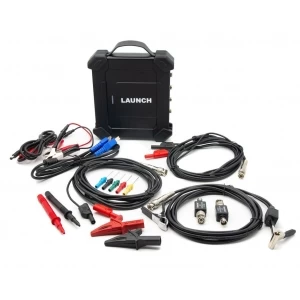

Package:

• Komplektācija: Scopebox O2-1 osciloskops
• HT201 atenuators: 2 gab.
• Dubultie skavotāji: 1 gab.
• Sekundārās aizdedzes uztvērēja skavas: 1 gab.
• HT30 BNC mērīšanas vadi: 4 gab.
• Adatu komplekts: 1 gab.
• USB kabelis: 1 gab.
• Melna multimetra zondes galva: 2 gab.
• Sarkanā multimetra zondes galva: 2 gab.
• Melni termināli: 2 gab.
• Sarkanie spailes: 2 gab.
• Lietošanas instrukcija: 1 gab.
• Pārnēsāšanas futrālis: 1 gab.
• Iepakojums: 1 gab.

Laipni lūdzam apskatīt pilnu osciloskopu klāstu. Neesat pārliecināts, kādas diagnostikas iekārtas jums vajadzīgas? BalticDiag kvalificēti speciālisti sniegs jums detalizētu padomu.
