Осциллограф Launch X-431 Scopebox 02-1

Осциллограф Launch X-431 Scopebox 02-1

Производитель Launch (Германия). Гарантия 24 месяца

Профессиональный 4-канальный осциллограф, способный определять формы сигналов электрических цепей. Анализируя осциллограммы, можно найти различные неисправности, связанные с зажиганием, датчиками, шестернями, цепями, электронными блоками управления и работой двигателя; отображение основных и второстепенных диаграмм в разных видах; ДИС, схема зажигания; мощность (кВт), компрессия в цилиндрах и т.д. анализ. Launch Sensorbox 02-1 в настоящее время совместим с X-431 GDS / PAD / PADII / EURO TAB / EURO TAB II, подключенными через USB.

Тестирование электрических сигналов по 5 параметрам:

Амплитуда (сигнал пикового напряжения)

Частота (цикл периодического сигнала)

Форма (форма волны)

Длительность импульса (сигнал цикла или временного интервала)

Массив (характеристики повторения сигнала)

Особенности осциллографа Scopebox:

Быстрый захват сигнала цепи

Выберите скорость отображения сигнала для быстрого анализа

Библиотека предустановленных сигналов в программном обеспечении.

Регистрация и хранение проверенных сигналов для последующего анализа и устранения неполадок

Автоматически настраивает все сигналы диаграммы на всех 4 каналах

Отдельное заземление для каждого канала для минимизации искажений тестовых сигналов

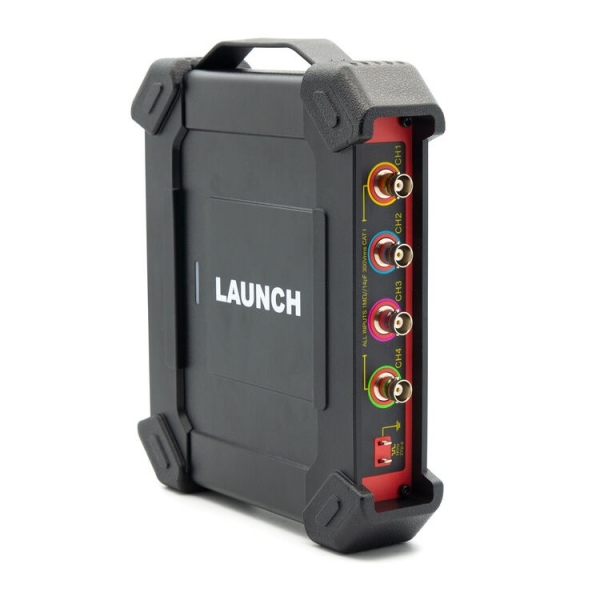

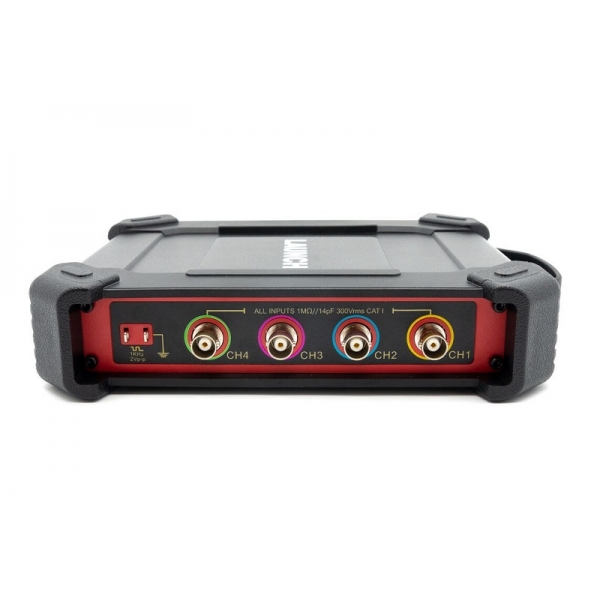

Высококачественные разъемы BNC

Полный набор адаптеров для систем зажигания, датчиков, разъемов и других аксессуаров

Технические данные:

Количество каналов: 4

Полоса пропускания: 100 МГц

Время работы: ≤3,5 нс

Максимум. частота измерения: 1 ГГц (для четырех каналов)

Входное сопротивление: 1 МОм ± 1,5%

Вертикальное разрешение: 8 бит

Частота постоянного тока: ± 3%

Горизонтальное измерение: 5 мВ ~ 10 В

Диапазон смещения по горизонтали: ±2,5 В (если переключатель датчика "x1", <500 мВ/дел), ±120 В (если переключатель датчика "x1", ≥500 мВ/дел)

Инвертор: поддерживается

Выравнивание: постоянный ток, переменный ток

Диапазон временной развертки: 50 нс ~ 1 кс

Точность базы времени: 20 частей на миллион

Линейное декодирование: CAN, LIN

Тип триггера: фронт, ширина импульса

Режим триггера: нормальный, автоматический и одиночный SEQ

Подключение триггера: постоянный ток, шумоподавление

Экран: YT, Zoom, Orb

Режим: 200 мс/дел ~ 1000 с/дел

Автоматическая настройка: поддерживается

Автоматические измерительные элементы: 23

Маркировка: горизонтальный маркер, вертикальный маркер

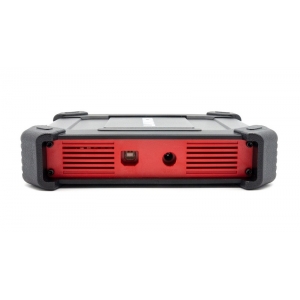

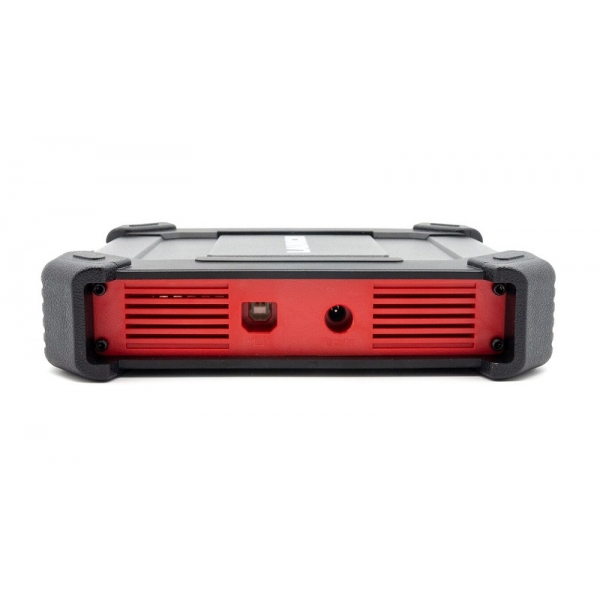

Интерфейс питания: USB, разъем DC IN

Передача данных: USB

Совместимая операционная система: Android

Измерения: электрические цепи, датчики, привод, зажигание

Рабочая температура: 0 ℃ ~ 50 ℃

Температура хранения: -30℃ ~ 70℃

Характеристики:

Четыре канала для проведения измерений

Максимальная частота: 150 МГц

Полоса пропускания: 20 МГц

Максимальная глубина сохранения: 64 МСа

Точность измерений: +/- 1%

Разрешение: 8 бит

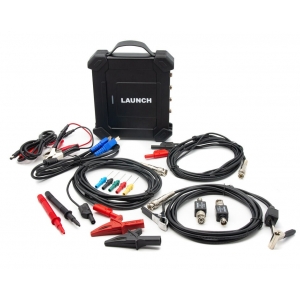

Полный комплект:

Осциллограф Scopebox O2-1

Глушитель HT201: 2 шт.

Двойные зажимы: 1 шт.

Зажимы датчика вторичного зажигания: 1 шт.

Измерительные кабели HT30 BNC: 4 шт.

Набор игл: 1 шт.

USB-кабель: 1 шт.

Черная головка щупа мультиметра: 2 шт.

Красная головка щупа мультиметра: 2 шт.

Черные клеммы: 2 шт.

Красные клеммы: 2 шт.

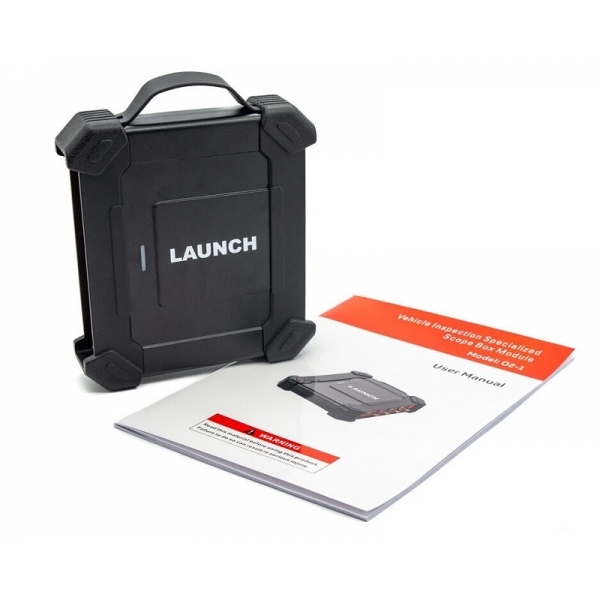

Инструкция по применению: 1 шт.

Чемодан: 1 шт.

Посылка: 1 шт.
