Live Data un Active Test auto diagnostikā - kā tie atšķiras un kā tos izmantot kopā?
Kļūdas kods bieži ir tikai diagnostikas sākumpunkts. Lai saprastu, kas automobilī notiek konkrētajā brīdī un kā sistēma reaģē uz vadības komandām, diagnostikā izmanto Live Data un Active Test.
Live Data ļauj vērot vadības blokā pieejamos parametrus un to izmaiņas. Active Test savukārt ļauj diagnostikas iekārtai nosūtīt komandu atbalstītam vadības blokam, lai aktivizētu konkrētu komponentu vai funkciju.
Ne Live Data, ne Active Test paši par sevi automātiski nenosaka bojāto detaļu. Tie ir diagnostikas instrumenti, kuru rezultāti jāinterpretē kopā ar citiem datiem un, ja nepieciešams, elektriskām vai mehāniskām pārbaudēm.
Kas ir Live Data auto diagnostikā?
Live Data jeb reāllaika dati ir parametri, kurus diagnostikas iekārta nolasa no izvēlētā automobiļa vadības bloka.
Atkarībā no sistēmas tie var būt sensoru dati, vadības bloka aprēķinātās vērtības, sistēmu statusi, vadības komandas vai citi diagnostikai pieejami parametri.
Piemēram, dzinēja vadības blokā atkarībā no konkrētā automobiļa var būt pieejama dzesēšanas šķidruma temperatūra, dzinēja apgriezieni, MAF vai MAP dati, degvielas spiediens, degvielas korekcijas, O2 vai A/F sensora dati un aprēķinātā dzinēja slodze.
Citā vadības blokā parametru saraksts būs atšķirīgs. Live Data pieejamība ir atkarīga no automobiļa, konkrētā vadības bloka un diagnostikas iekārtas programmatūras atbalsta.
Ko Live Data var parādīt?
Live Data nav tikai sensoru vērtību saraksts. Atkarībā no vadības sistēmas diagnostikas iekārta var parādīt:
- sensoru datus, piemēram, temperatūru, spiedienu vai gaisa daudzumu;
- vadības bloka aprēķinātās vērtības;
- sistēmas statusus;
- vadības komandas, ja konkrētais vadības bloks tās padara pieejamas diagnostikai;
- atgriezeniskās saites parametrus, ja tie konkrētajā sistēmā ir pieejami.
Tas, ka diagnostikas iekārta parāda konkrētu skaitli vai statusu, vēl nenozīmē, ka šis parametrs viens pats identificē problēmas cēloni.
OBD-II Live Data un ražotāja specifiskie dati nav viens un tas pats
Standartizētā OBD-II diagnostika nodrošina piekļuvi noteiktai regulētai diagnostikas informācijai, galvenokārt saistībā ar emisiju un piedziņas sistēmu OBD. Tāpēc arī daudzi vienkāršāki OBD2 skeneri spēj parādīt atbalstītus Live Data parametrus.
Ražotāja specifiska diagnostika var nodrošināt daudz plašāku datu klāstu. Ja konkrētais automobilis un vadības bloks tiek atbalstīts, Live Data var būt pieejams arī ABS, transmisijas, SRS, klimata kontroles, virsbūves elektronikas un citās vadības sistēmās.
Plašāk par šo atšķirību lasiet BalticDiag rakstā OBD2 skeneris vai profesionāla diagnostikas iekārta - kāda ir atšķirība?
Kā analizēt Live Data?
Live Data vērtība nav jāskata atrauti no pārējās sistēmas. Pareiza analīze sākas ar konkrētu diagnostikas jautājumu, testa apstākļiem un savstarpēji saistītu parametru izvēli.
Kāpēc viens Live Data parametrs vēl nav diagnoze?
Viena no kļūdām diagnostikā ir atrast neparastu Live Data vērtību un uzreiz pieņemt, ka bojāts ir tieši ar šo parametru saistītais sensors vai komponents.
Piemēram, negaidīta dzesēšanas šķidruma temperatūras vērtība pati par sevi vēl nepierāda, ka bojāts temperatūras sensors.
Jāņem vērā motora stāvoklis un darba apstākļi, jāvēro vērtības izmaiņas laikā un jāsalīdzina tās ar citiem saistītajiem datiem. Ja nepieciešams, jāveic arī elektriskas vai mehāniskas pārbaudes.

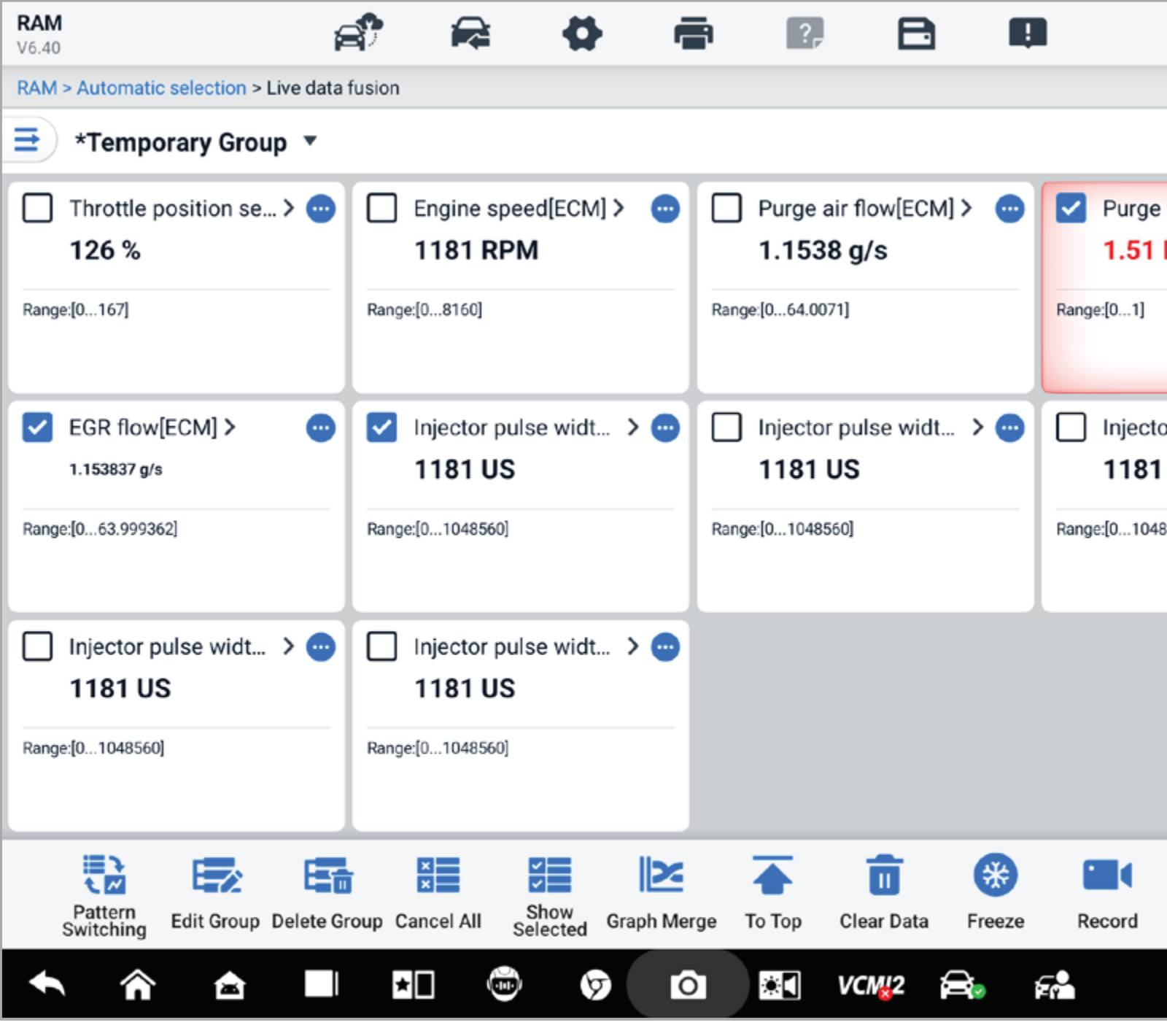

Kāpēc jāizvēlas saistīti PID, nevis jāskatās viss saraksts?
OBD-II kontekstā PID jeb Parameter ID ir konkrēts diagnostikas datu identifikators. Diagnostikas programmās terminu PID bieži izmanto arī, apzīmējot atsevišķus Live Data parametrus, kas pieejami izvēlētajā vadības sistēmā.
Mērķis nav atvērt pēc iespējas garāku parametru sarakstu. Daudz vērtīgāk ir vispirms formulēt diagnostikas jautājumu un pēc tam atlasīt parametrus, kas palīdz uz to atbildēt.
Piemēram, analizējot degvielas maisījuma problēmu, atkarībā no konkrētā motora var būt lietderīgi salīdzināt:
- fuel trim;
- MAF vai MAP;
- O2 vai A/F sensora datus;
- dzinēja apgriezienus;
- dzinēja slodzi.
Šī nav universāla obligāto parametru kombinācija. Tā parāda diagnostikas principu: analizēt savstarpēji saistītus datus, nevis nejauši izvēlētas vērtības.

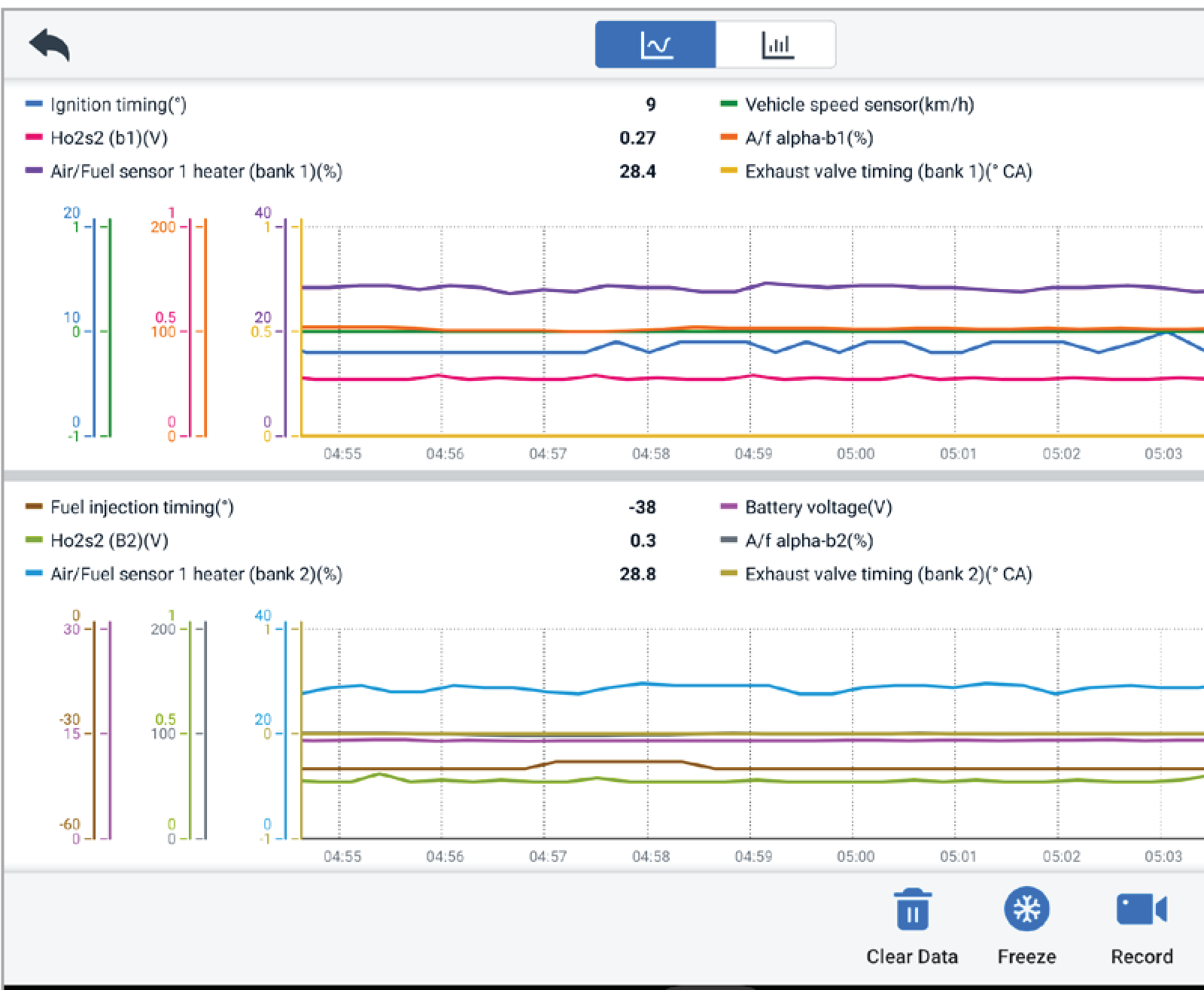

Kāpēc Live Data grafiki bieži ir noderīgāki par skaitļu sarakstu?
Teksta režīmā redzama parametra vērtība konkrētajā brīdī. Grafikā vieglāk novērtēt, kā vērtība mainās laikā un kā tā mainās attiecībā pret citiem parametriem.
Grafiki var palīdzēt pamanīt:
- strauju vērtības kritumu vai kāpumu;
- aizkavētu reakciju;
- periodiskas svārstības;
- īslaicīgu anomāliju;
- sakarību starp vairākiem parametriem.
Tie ir īpaši noderīgi, ja problēma parādās tikai konkrētā slodzē vai īsu brīdi. Arī grafiks pats par sevi nenosaka bojājuma cēloni, bet palīdz skaidrāk ieraudzīt datu izmaiņas un savstarpējās sakarības.

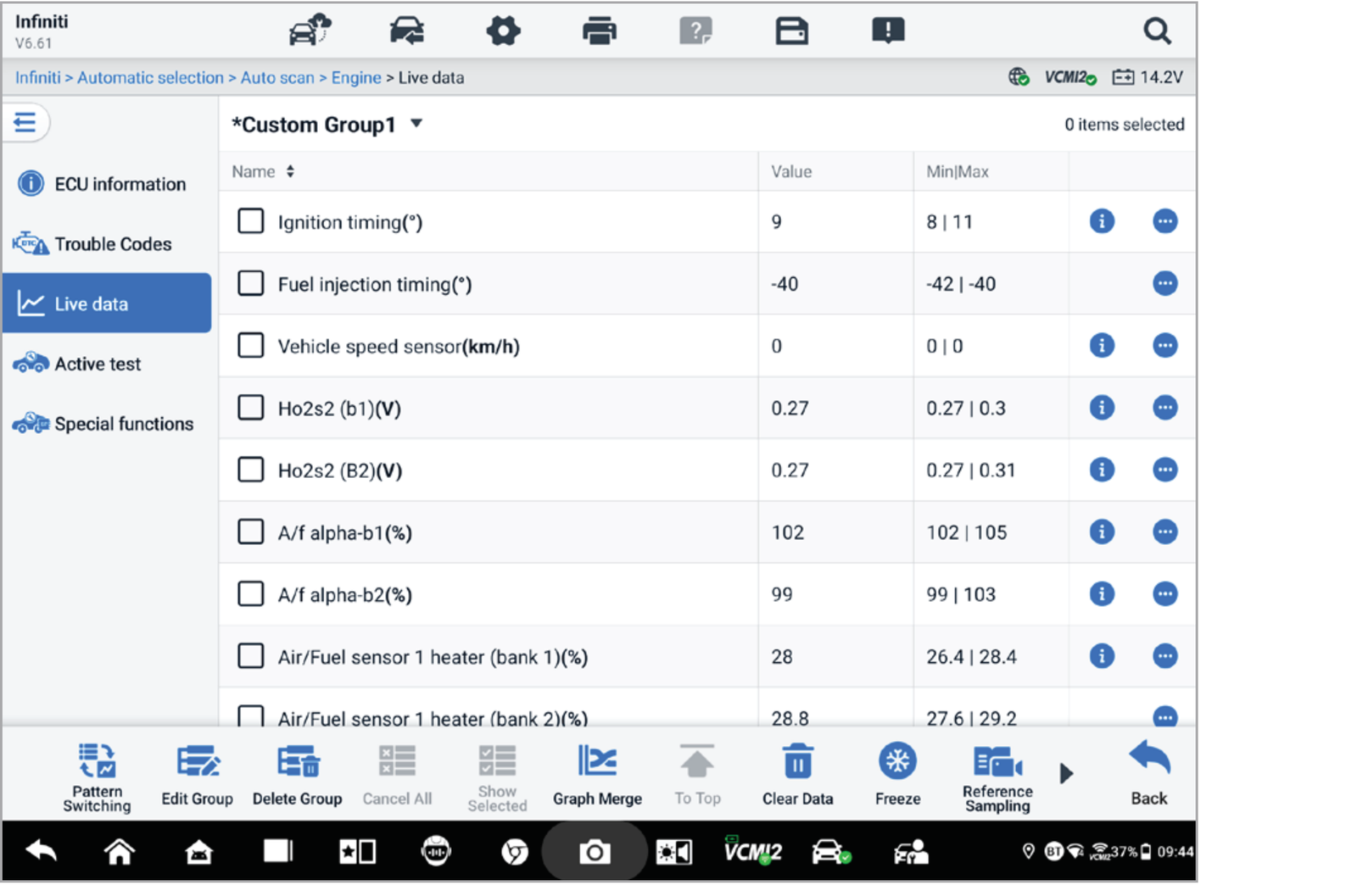

Kāpēc Live Data ir vērts ierakstīt?
Daudzi simptomi neparādās brīdī, kad automobilis stāv servisā tukšgaitā. Problēma var rasties tikai braukšanas laikā, pie noteiktas slodzes, konkrētiem apgriezieniem, aukstam motoram vai pēc uzsilšanas.
Šādos gadījumos noder Live Data ierakstīšana. Diagnostikas iekārta saglabā izvēlētos parametrus, kurus pēc testa iespējams pārskatīt un analizēt.
Ierakstīšana var būt noderīga arī datu salīdzināšanai pirms un pēc remonta, īpaši tad, ja testus iespējams atkārtot līdzīgos darba apstākļos.
Kā salīdzināt vairāku sistēmu datus?
Ne katrs diagnostikas jautājums ir ierobežots tikai vienā vadības blokā. Dažās profesionālās diagnostikas sistēmās ir iespējams vienkopus salīdzināt parametrus no vairākām atbalstītām sistēmām.

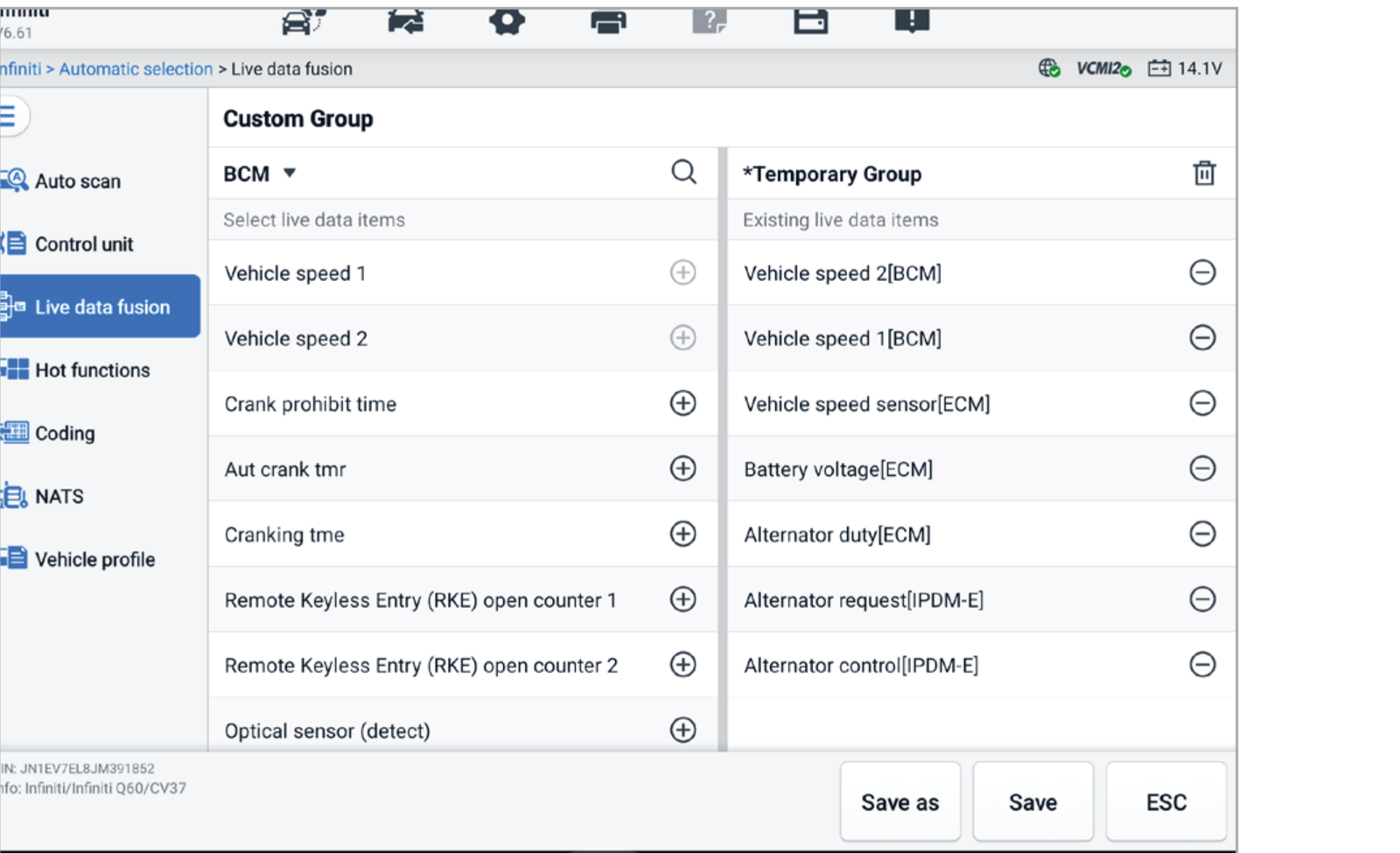

Piemēram, AUTEL MaxiSYS S2 sērijas Live Data Fusion funkcija paredzēta vērtību izmaiņu ierakstīšanai un salīdzināšanai starp vairākām sistēmām.
Piezīme: Live Data Fusion ir konkrētu AUTEL diagnostikas sistēmu funkcija, nevis universāla iespēja visām diagnostikas iekārtām.

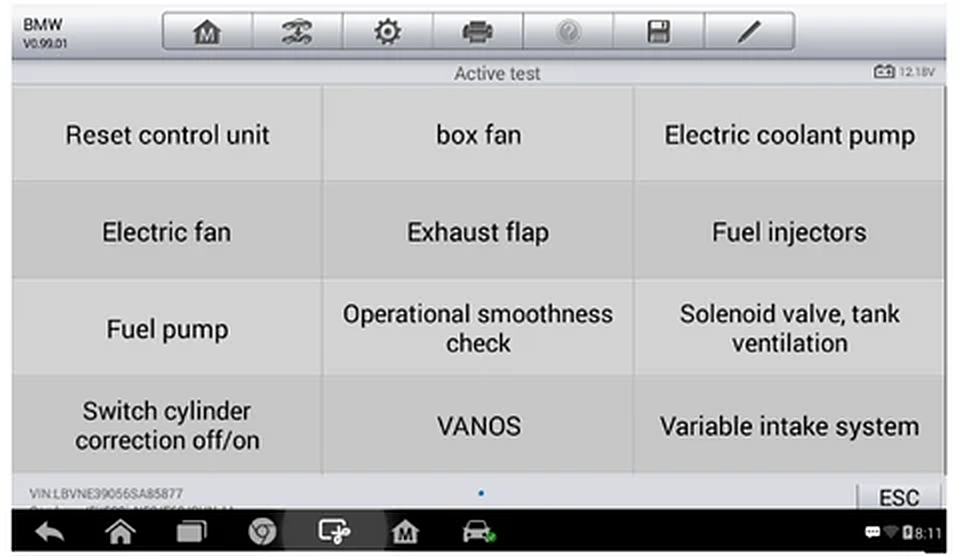

Kas ir Active Test?
Active Test ir viena no divvirzienu jeb bi-directional diagnostikas funkcijām. Tā ļauj diagnostikas iekārtai nosūtīt vadības blokam komandu konkrētas atbalstītas darbības veikšanai.
Atkarībā no automobiļa un vadības sistēmas var būt pieejama, piemēram, dzesēšanas ventilatora, degvielas sūkņa, elektriskā dzesēšanas šķidruma sūkņa, solenoīda vai cita aktuatora aktivizēšana.
Pieejamie Active Test nav vienādi visiem automobiļiem. Tie ir atkarīgi no transportlīdzekļa, konkrētā vadības bloka un diagnostikas programmatūras atbalsta.
Ko Active Test ļauj pārbaudīt?
Active Test ir noderīgs situācijās, kad nepieciešams pārbaudīt sistēmas reakciju uz konkrētu vadības komandu.
Piemēram, ja rodas jautājums par dzesēšanas ventilatora darbību, bez aktīvā testa var nākties gaidīt, līdz automobilis pats sasniedz apstākļus, kuros vadības bloks pieprasa ventilatora ieslēgšanos.
Ja konkrētais automobilis un diagnostikas iekārta atbalsta šo Active Test, tehniķis var pieprasīt ventilatora aktivizēšanu diagnostikas režīmā un vērot sistēmas reakciju.
Līdzīgu principu var izmantot citiem elektroniski vadāmiem komponentiem, ja attiecīgais tests konkrētajā automobilī ir pieejams.
Ko Active Test nevar pierādīt?
Pieņemsim, ka diagnostikas iekārta nosūta komandu ieslēgt dzesēšanas ventilatoru, bet ventilators neieslēdzas.
Atkarībā no sistēmas problēma var būt:
- pašā komponentā;
- strāvas padevē;
- masas savienojumā;
- drošinātājā;
- relejā;
- elektroinstalācijā vai savienojumā;
- vadības bloka izejā;
- citā sistēmas ķēdes daļā.
Active Test palīdz sašaurināt diagnostikas virzienu, bet neaizstāj rezultāta interpretāciju un vajadzības gadījumā arī turpmākus mērījumus.
Drošība un testa priekšnosacījumi
Pirms Active Test izpildes jāpārliecinās, ka ir izpildīti konkrētajam automobilim un testam nepieciešamie nosacījumi.
Atkarībā no sistēmas tie var būt saistīti ar:
- aizdedzes stāvokli;
- motora temperatūru;
- akumulatora spriegumu;
- pārnesumkārbas pozīciju;
- citiem konkrētā testa priekšnosacījumiem.
Jāņem vērā arī tas, ka aktīvais tests var ieslēgt ventilatoru, sūkni, elektromotoru, vārstu vai citu kustīgu vai elektriski vadāmu komponentu. Pirms testa jāzina paredzamā sistēmas reakcija un jānodrošina droši darba apstākļi.
Svarīgi: ja Active Test neizdodas izpildīt, tas ne vienmēr nozīmē sistēmas bojājumu. Vispirms jāpārbauda konkrētā testa priekšnosacījumi un funkcijas atbalsts konkrētajam automobilim.
Kā Live Data un Active Test izmantot kopā?
Live Data un Active Test vislabāk uztvert kā savstarpēji papildinošus diagnostikas instrumentus.
1. Komanda
Ar Active Test tiek pieprasīta konkrēta atbalstīta darbība.
2. Dati
Live Data tiek vēroti ar šo darbību saistītie parametri, ja tie ir pieejami.
3. Reakcija
Tiek pārbaudīts, vai komponents vai sistēma faktiski reaģēja.
4. Secinājums
Komandu, vadības bloka datus un faktisko reakciju salīdzina un nosaka nākamo pārbaudes soli.
Praktisks piemērs: dzesēšanas ventilators
Pieņemsim, ka automobilim nepieciešams pārbaudīt dzesēšanas ventilatora darbību.
- Diagnostikas iekārta tiek pieslēgta automobilim un atvērts attiecīgais vadības bloks.
- Live Data tiek pārbaudīta dzesēšanas šķidruma temperatūra un citi konkrētajā automobilī pieejamie saistītie parametri.
- Tiek novērtēts, vai temperatūras dati konkrētajos apstākļos izskatās loģiski.
- Ar Active Test tiek pieprasīta ventilatora aktivizēšana.
- Ja konkrētajā automobilī ir pieejams komandas vai atgriezeniskās saites parametrs, tiek novērota arī tā reakcija.
- Vienlaikus tiek pārbaudīts, vai ventilators fiziski sāk darboties.
Ja sistēmas dati un faktiskā reakcija nesakrīt, tehniķim jau ir konkrētāks pamats turpmākām elektriskām vai mehāniskām pārbaudēm.
Piezīme: šis nav universāls konkrētas markas remonta algoritms. Tas ilustrē diagnostikas principu, kā vairākus informācijas avotus izmantot kopā.
Kāpēc diagnostikas iekārta neaizstāj multimetru vai osciloskopu?
Live Data parāda informāciju, ko vadības bloks padara pieejamu diagnostikas iekārtai. Tas nav tas pats, kas tieši izmērīt elektrisko signālu ķēdē.
Ja nepieciešams pārbaudīt barošanu, masu, spriegumu, signāla formu vai īslaicīgus elektriskus traucējumus, var būt nepieciešams multimetrs, osciloskops vai cits piemērots mērinstruments.
Piemēram, Live Data var parādīt vadības bloka interpretētu sensora vērtību, bet osciloskops ļauj analizēt pašu elektrisko signālu laikā.

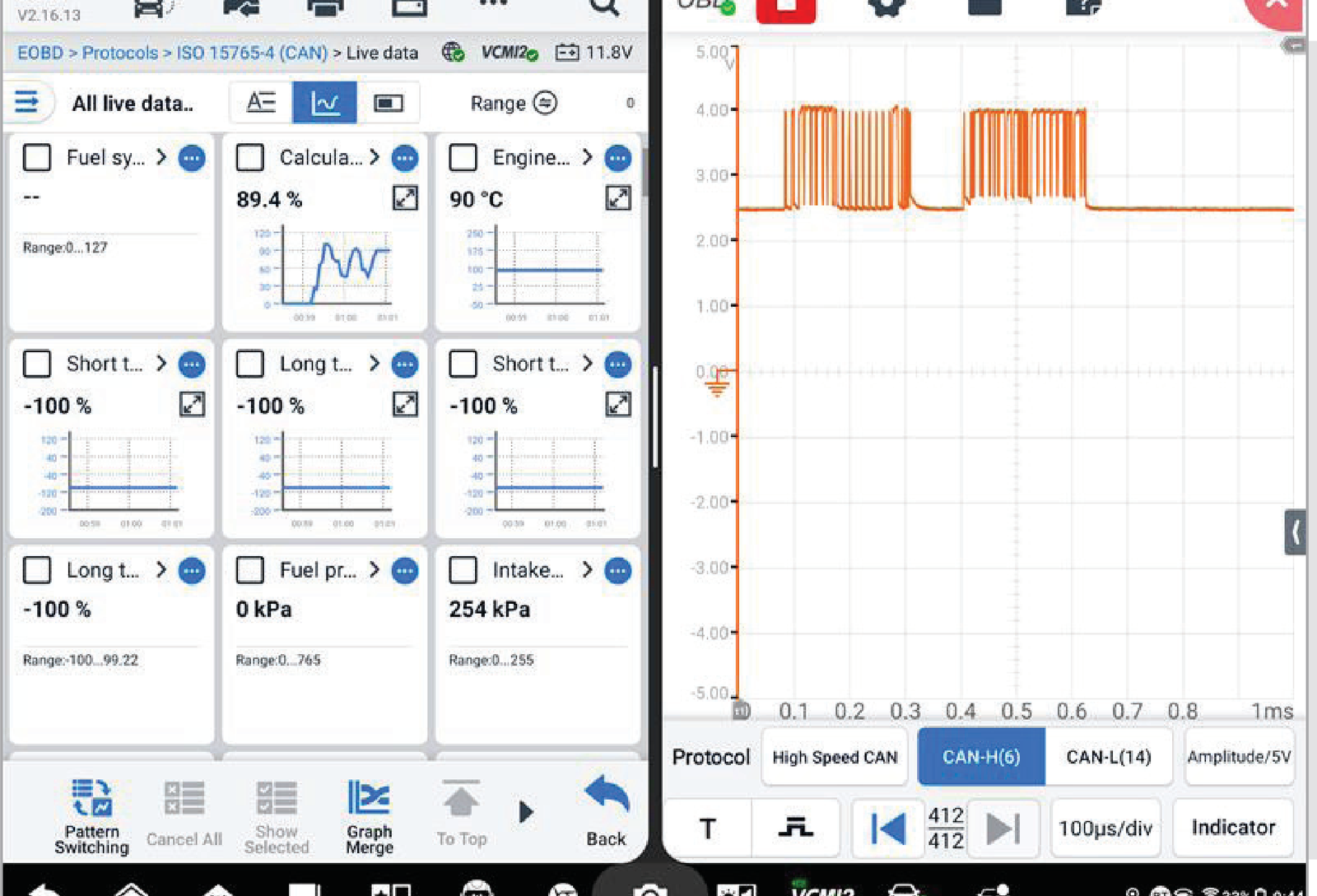

AUTEL Ultra S2 un MS919 S2 sistēmās Live Data un osciloskopa datus iespējams analizēt arī dalītā ekrāna režīmā. Tā ir konkrētu augstākas klases sistēmu funkcija, nevis standarta iespēja katrai diagnostikas planšetei.
Kad Live Data pietiek un kad Active Test kļūst noderīgs?
| Diagnostikas uzdevums | Live Data | Active Test |
|---|---|---|
| Vērot sensora vai vadības bloka parametru | Jā | Parasti nav nepieciešams |
| Salīdzināt vairākus parametrus | Jā | Nav galvenā funkcija |
| Analizēt problēmu braukšanas laikā | Jā | Atkarīgs no konkrētā testa |
| Ierakstīt datu izmaiņas | Atkarībā no iekārtas | Nē |
| Pieprasīt komponenta aktivizēšanu | Nē | Jā |
| Salīdzināt komandu ar sistēmas reakciju | Jā | Jā |
| Automātiski pierādīt bojātu detaļu | Nē | Nē |
Praksē izvēle bieži nav “Live Data vai Active Test”. Vērtīgāku informāciju dod abu funkciju kombinācija kopā ar citām nepieciešamajām pārbaudēm.
Kāpēc Live Data un Active Test pieejamība dažādiem auto atšķiras?
Tas, ka diagnostikas iekārtas specifikācijā ir norādīts “Live Data” vai “Active Test”, nenozīmē, ka identiskas funkcijas būs pieejamas katram automobilim.
Funkciju pieejamību ietekmē:
- automobiļa marka;
- modelis;
- izlaiduma gads;
- konkrētais vadības bloks;
- nepieciešamā funkcija;
- diagnostikas iekārtas modelis;
- diagnostikas programmatūras versija.
Vienam automobilim Active Test izvēlnē var būt pieejams plašs komponentu saraksts, citam tikai daži testi. Arī Live Data parametru skaits un saturs dažādās sistēmās var būtiski atšķirties.
Kā pārbaudīt, vai diagnostikas iekārta atbalsta nepieciešamo funkciju?
Pirms diagnostikas iekārtas iegādes prasību ir vērts formulēt pēc iespējas konkrētāk.
Nevis tikai:
Bet:
Pārbaudiet konkrēto marku, modeli, izlaiduma gadu, vadības sistēmu un nepieciešamo funkciju ražotāja transportlīdzekļu atbalsta informācijā. Ja funkcija ikdienas darbā ir īpaši svarīga, tās atbalstu ir vērts pārbaudīt pirms pirkuma.
Plašāku diagnostikas iekārtas izvēles procesu apskatām BalticDiag ceļvedī Kā izvēlēties auto diagnostikas iekārtu autoservisam?
Diagnostikas iekārtas ar Live Data un Active Test
Daudzas profesionālas diagnostikas iekārtas piedāvā abas funkcijas, taču vienmēr jāpārbauda konkrētā transportlīdzekļa atbalsts.
Viens piemērs ir AUTEL MaxiCheck MX900. AUTEL oficiālajā dokumentācijā MX900 ir norādīts Live Data un Active Test, kā arī Live Data ierakstīšanas un saglabāto datu pārskatīšanas iespējas.
Tas nenozīmē, ka katra funkcija būs pieejama katram automobilim. Pirms iegādes jāpārbauda konkrētais transportlīdzeklis un nepieciešamā funkcija.
Ja izvēlaties profesionālu diagnostikas platformu un vēlaties salīdzināt AUTEL un LAUNCH ne tikai pēc Live Data un Active Test, bet arī pēc VCI, CAN FD, DoIP, ECU Coding, ECU Programming un programmatūras izmaksām, skatiet mūsu AUTEL vs LAUNCH diagnostikas iekārtu salīdzinājumu autoservisiem.
Biežāk uzdotie jautājumi
Vai Live Data parāda, kura detaļa ir bojāta?
Nē. Live Data sniedz diagnostikas parametrus, kas palīdz novērtēt sistēmas darbību. Bojājuma cēlonis jānosaka, salīdzinot vairākus datus un, ja nepieciešams, veicot papildu elektriskas vai mehāniskas pārbaudes.
Vai Active Test nozīmē, ka diagnostikas iekārta pati atrod bojājumu?
Nē. Active Test ļauj pieprasīt konkrētas atbalstītas darbības veikšanu. Testa rezultāts palīdz sašaurināt diagnostikas virzienu, bet pats par sevi neidentificē bojāto detaļu.
Vai vienkāršs OBD2 skeneris var parādīt Live Data?
Jā. Daudzi OBD2 skeneri var parādīt standartizētus OBD-II Live Data parametrus. Ražotāja specifiska profesionāla diagnostika atbalstītajiem automobiļiem var nodrošināt plašāku datu klāstu un piekļuvi citām vadības sistēmām.
Vai Active Test ir pieejams visiem automobiļiem?
Nē. Pieejamība ir atkarīga no automobiļa, konkrētā vadības bloka, funkcijas un diagnostikas iekārtas programmatūras atbalsta.
Vai Live Data var ierakstīt un analizēt vēlāk?
Tas ir atkarīgs no diagnostikas iekārtas. Piemēram, AUTEL MaxiCheck MX900 ļauj ierakstīt izvēlētos Live Data parametrus un vēlāk saglabātos datus pārskatīt.
Live Data un Active Test ir instrumenti diagnostikas procesā
Live Data un Active Test nav savstarpēji konkurējošas funkcijas.
Live Data palīdz saprast, kādus datus vadības bloks konkrētajā brīdī padara pieejamus diagnostikai un kā tie mainās. Active Test palīdz pārbaudīt, kā atbalstīta sistēma reaģē uz konkrētu vadības komandu.
Izmantojot abas funkcijas kopā, iespējams salīdzināt komandu, diagnostikas datus un automobiļa faktisko reakciju. Ja rezultāti nesakrīt, tehniķim ir konkrētāks pamats turpmākām pārbaudēm.
Svarīgākais nav tas, cik daudz funkciju ir norādīts diagnostikas iekārtas specifikācijā, bet gan tas, vai nepieciešamās funkcijas tiek atbalstītas automobiļiem un vadības sistēmām, ar kuriem reāli paredzēts strādāt.
